SEPARATOREN
Industrielle Separatoren mit Zentrifugalabscheidung
Effiziente Partikelabscheidung mit Unseren Separatoren
Unsere Separatoren bieten eine hochwirksame Lösung zur Fest-Flüssig-Trennung und Filtration spezifisch schwerer Partikel aus flüssigen Medien. Dank einer innovativen Turbospirale im Zulauf wird der Volumenstrom in eine Drehbewegung versetzt. Der Wasserfilter arbeitet vollautomatisch und sorgt für eine kontinuierliche Filtration des Mediums, wodurch eine Reduzierung der Wartungskosten und geringere Betriebskosten ermöglicht werden.

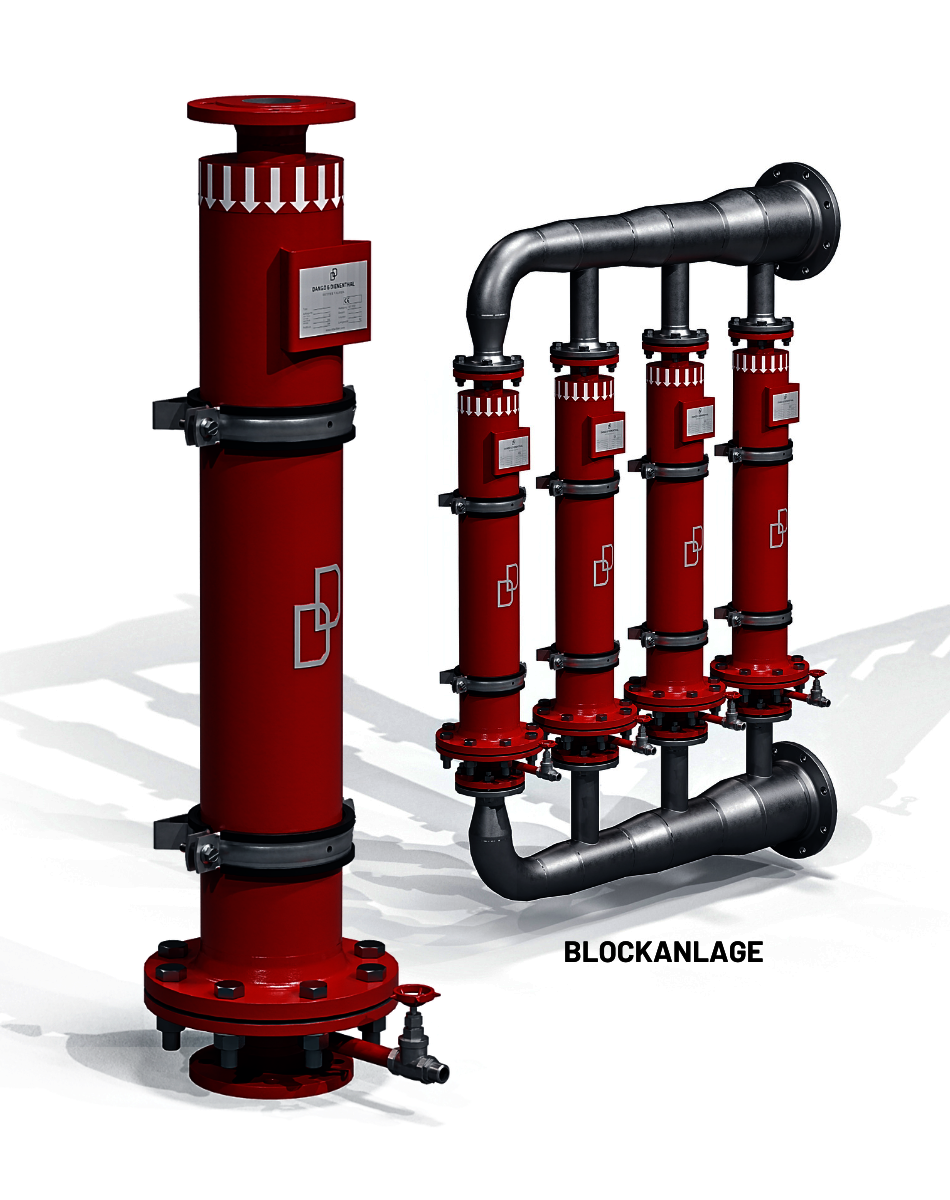

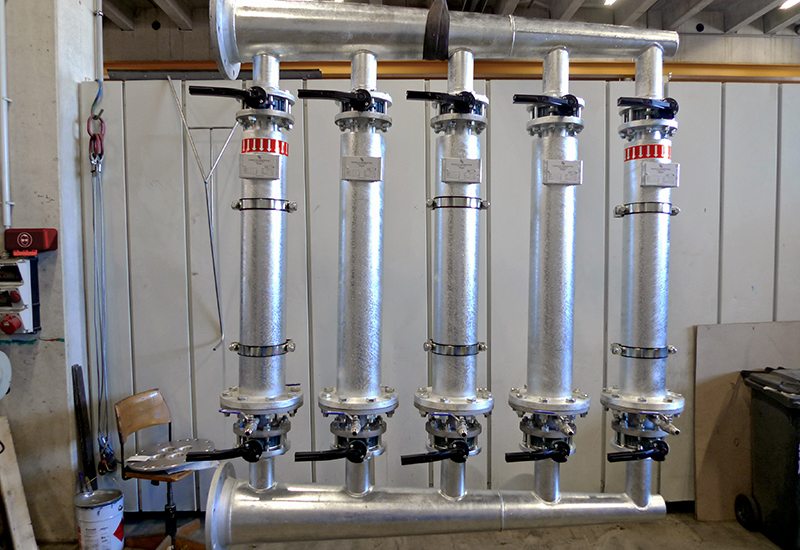

Die Kombination aus zentrifugaler Abscheidung im Außen- und Innenwirbel sowie Massenträgheit am Spaltrohr gewährleistet eine effiziente und zuverlässige Trennung schwerer Feststoffe. Bei höheren Durchflussmengen lassen sich mehrere Separatoren zu einer Blockanlage zusammenbauen.
Produkt anfragen
Jetzt Broschüre herunterladen

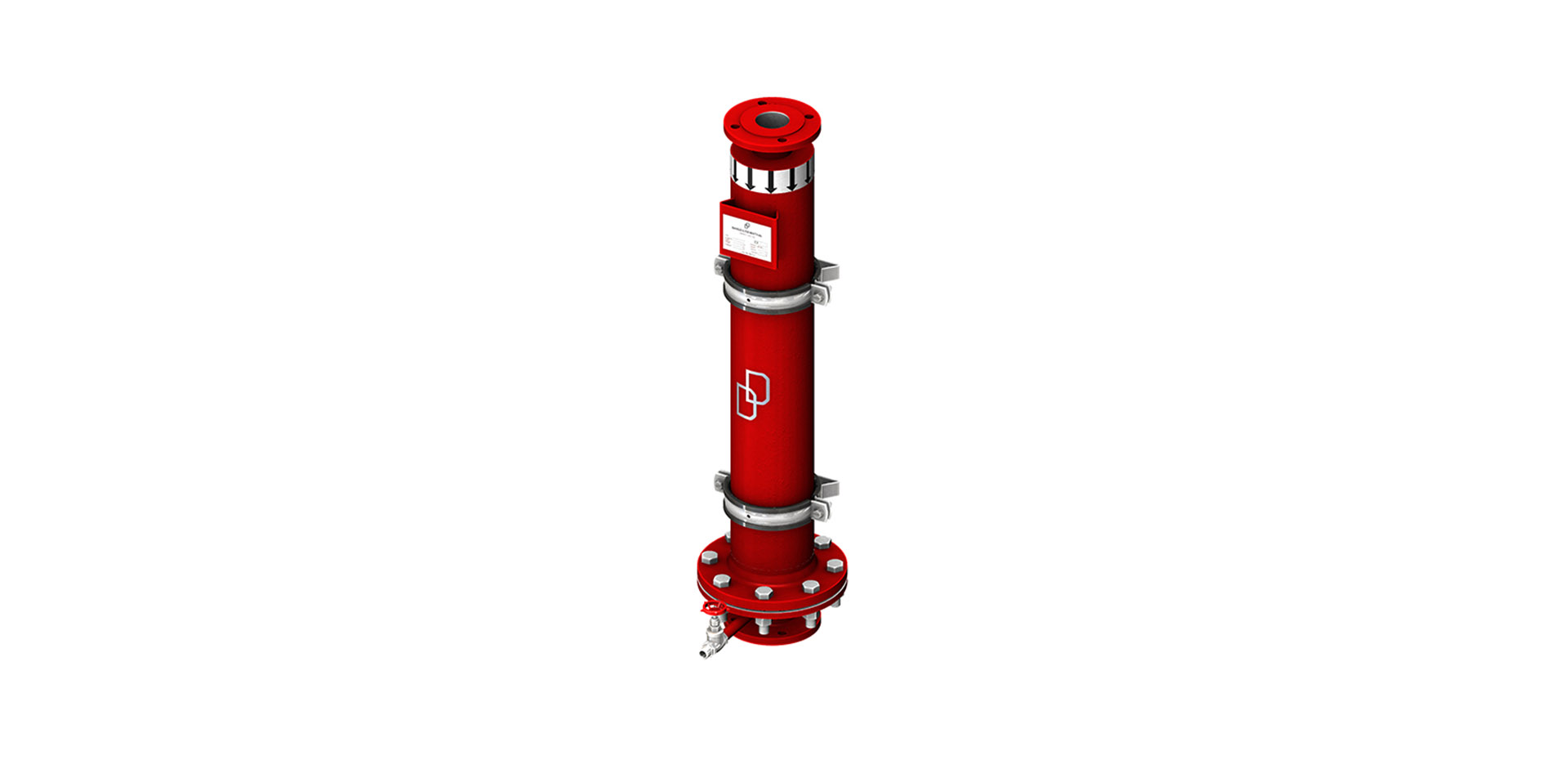

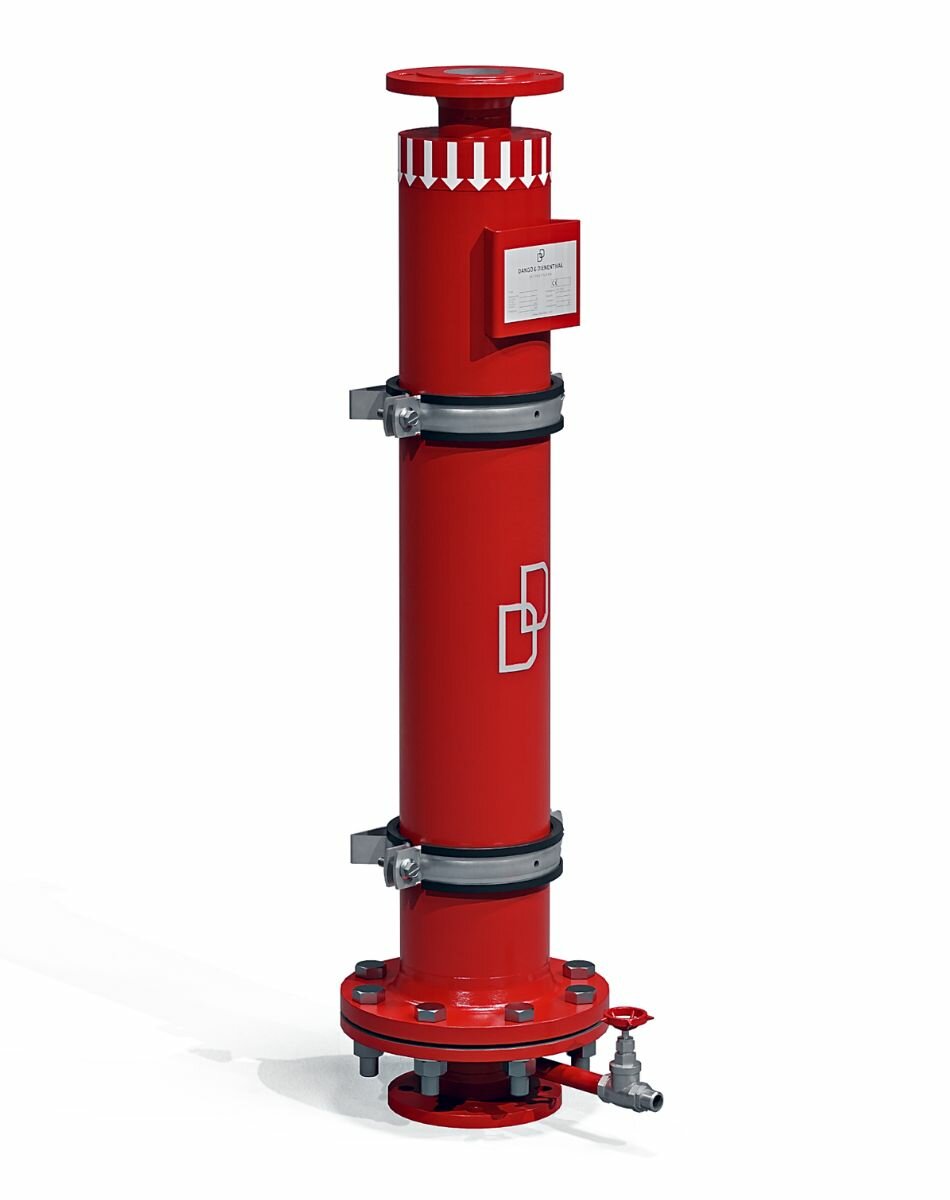

Technische Daten des
Separators
Durchflussmenge
max. m³/h
Filterfeinheit
> µm
Betriebsdruck
2 bis bar
Flansche
DN 50 bis
Automatische Reinigung
Nein
Filtergehäuse
Stahl, Edelstahl, Kunstoff

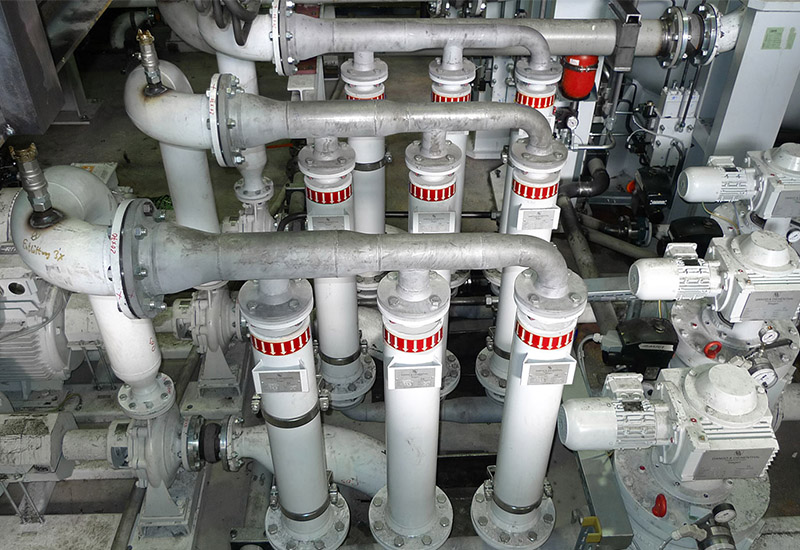

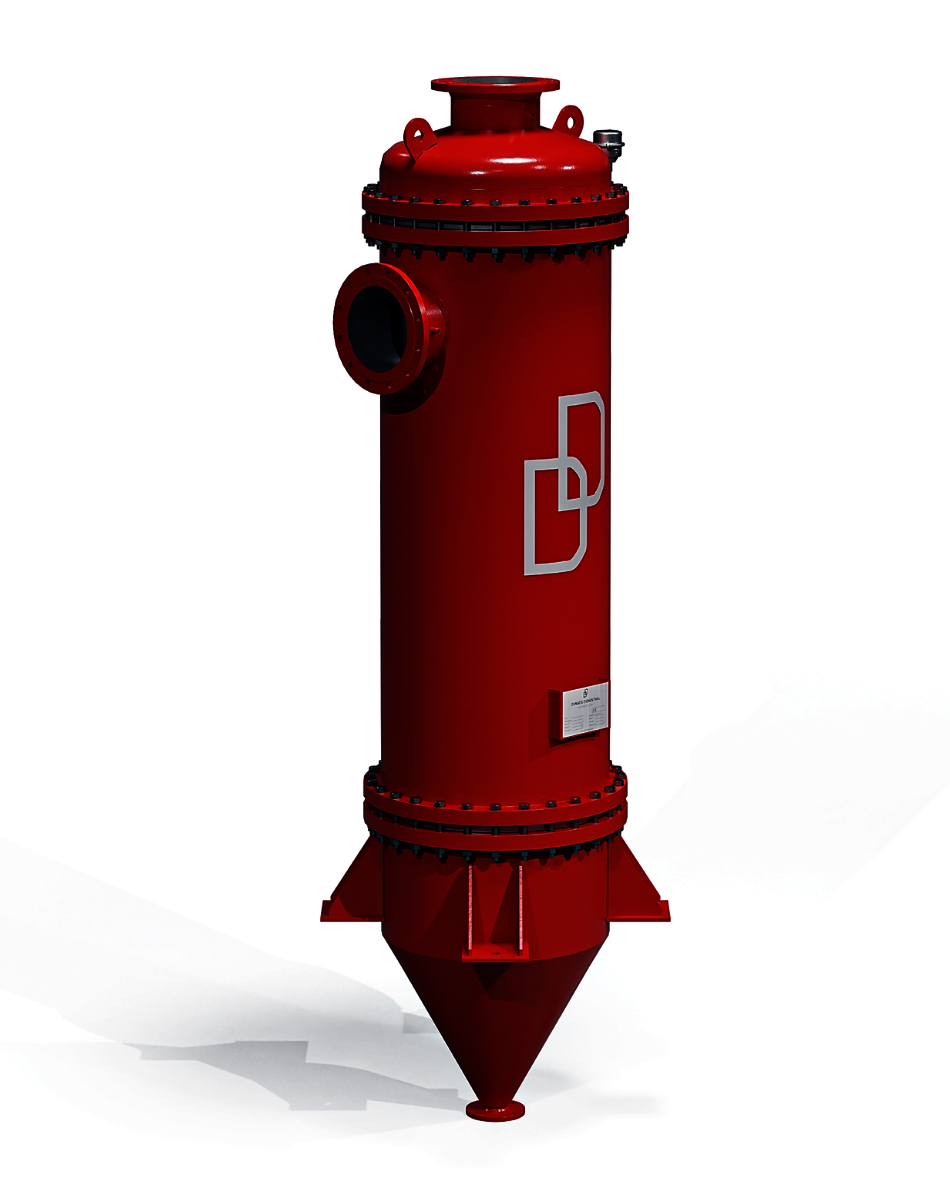

Multi-Separator – Maximale Leistung bei minimalem Platzbedarf
Der Multi-Separator basiert auf dem bewährten Prinzip des Separators, ist jedoch für höhere Durchsatzleistungen optimiert. Mehrere Separatoren sind in einem gemeinsamen Gehäuse integriert, sodass größere Flüssigkeitsmengen effizient gefiltert werden können – und das bei minimalem Platzbedarf. Diese Filtrationstechnologie für die Industrie eignet sich besonders für Anwendungen mit hoher Schmutzlast.
Spezifisch schwere Partikel sedimentieren in den Schmutzsammelbehälter, aus dem sie – je nach Kundenwunsch – kontinuierlich oder diskontinuierlich über den Konzentratauslass abgeschieden werden. Das sorgt für eine optimale Abscheidung feinster Partikel und eine effiziente Entfernung von Verunreinigungen in der industriellen Flüssigkeitsaufbereitung.
Produkt anfragen
Technische Daten des
Multi-Separators
Durchflussmenge
max. m³/h
Filterfeinheit
> µm
Betriebsdruck
2 bis bar
Flansche
DN 150 bis
Automatische Reinigung
Nein
Filtergehäuse
Stahl, Edelstahl
Vorteile
Der Separator ermöglicht eine zuverlässige Abscheidung von schweren Partikeln bei hohem Verschmutzungsgrad. Dies sorgt für eine effektive Flüssigkeitsreinigung, minimiert Ablagerungen und schützt angeschlossene Systeme vor Verunreinigungen.
Die innovative Turbospiralen-Konstruktion ermöglicht eine schnelle und effiziente Abscheidung von abrasiven Partikeln und Zunder – ideal für Sperrwasser- und Kühlwasseranwendungen in Kraftwerken und Stahlwerken. So verlängern Sie die Lebensdauer von Gleitringdichtungen um bis zu 50 %, vermeiden Düsenverstopfungen und sparen hohe Stillstandskosten von bis zu 2 Wochen.
Die Separatoren reinigen sich vollautomatisch und kommen ohne bewegliche Einbauten aus. Statt eines rotierenden Rückspülarms leitet ein statischer Schmutzsammelbehälter Partikel seitlich ab. Das reduziert mechanischen Verschleiß, senkt Wartungs- und Überholungskosten um bis zu 20 % und minimiert ungeplante Stillstände Ihrer Anlage.
Der fest eingestellte Kugelhahn als Absperrventil reguliert das ausgeschiedene Konzentratvolumen bedarfsgerecht und maximiert so die Filtereffizienz. Das spart Aufbereitungs- und Entsorgungskosten, reduziert Konzentratverluste und erhöht die Rückgewinnung von Eisen durch wiederverwerteten Zunder – optimal für ressourceneffiziente Prozesse in Stahlwerken.
Dank horizontaler oder vertikaler Einbaulage lässt sich das System platzsparend in nahezu jede Rohrleitungsumgebung integrieren – ganz ohne aufwendige Umbauten bei Modernisierungen. Abgeschiedene Partikel können je nach Anforderung kontinuierlich oder diskontinuierlich ausgetragen werden. So sparen Sie 30–40 % Umbau- und Installationskosten und passen das System flexibel an individuelle Betriebsbedingungen an.
Die Multi-Separator-Technologie ermöglicht eine hohe Durchsatzleistung bei geringem Platzbedarf. Mehrere Separatoren in einem Gehäuse sorgen für eine effiziente Filtration größerer Flüssigkeitsmengen.
Besonderheiten der
Separatoren
Effiziente Trennungstechnologie für zuverlässige Partikelabscheidung
Effektiver Schutz sensibler Komponenten
Unsere Separatoren verhindern Ablagerungen und Schäden an Plattenwärmetauschern, Spritzdüsen, Rohrsystemen, Pumpen und Mikrofiltrationsanlagen. Durch die zuverlässige Entfernung spezifisch schwerer Partikel wird der Verschleiß reduziert, die Betriebssicherheit erhöht und die Lebensdauer der Anlagen nachhaltig verlängert. Dadurch werden kostenspielige Reparaturen und Ausfallzeiten minimiert.
Vielseitige Einsatzmöglichkeiten
Unsere Separatoren sind für verschiedenste Flüssigkeiten geeignet, darunter Kühlwasser, Flusswasser, Meer- & Ballastwasser, Prozesswasser, Öle, Emulsionen sowie Trink- und Ablaufwasser. Sie sorgen für eine konstante Flüssigkeitsqualität und verhindern Verunreinigungen, die zu Anlagenausfällen oder Produktionsstörungen führen können – ideal für industrielle Anwendungen.
Maßgeschneiderte Lösungen
Unsere Separatoren lassen sich an individuelle Anforderungen anpassen. Sonderausführungen bei Filtergehäusen und technischen Spezifikationen ermöglichen eine nahtlose Integration in bestehende Systeme. So gewährleisten wir eine effiziente Trennung spezifisch schwerer Partikel, angepasst an den jeweiligen Prozess und die spezifischen betrieblichen Gegebenheiten.
Der Filtrationsprozess der Separatoren

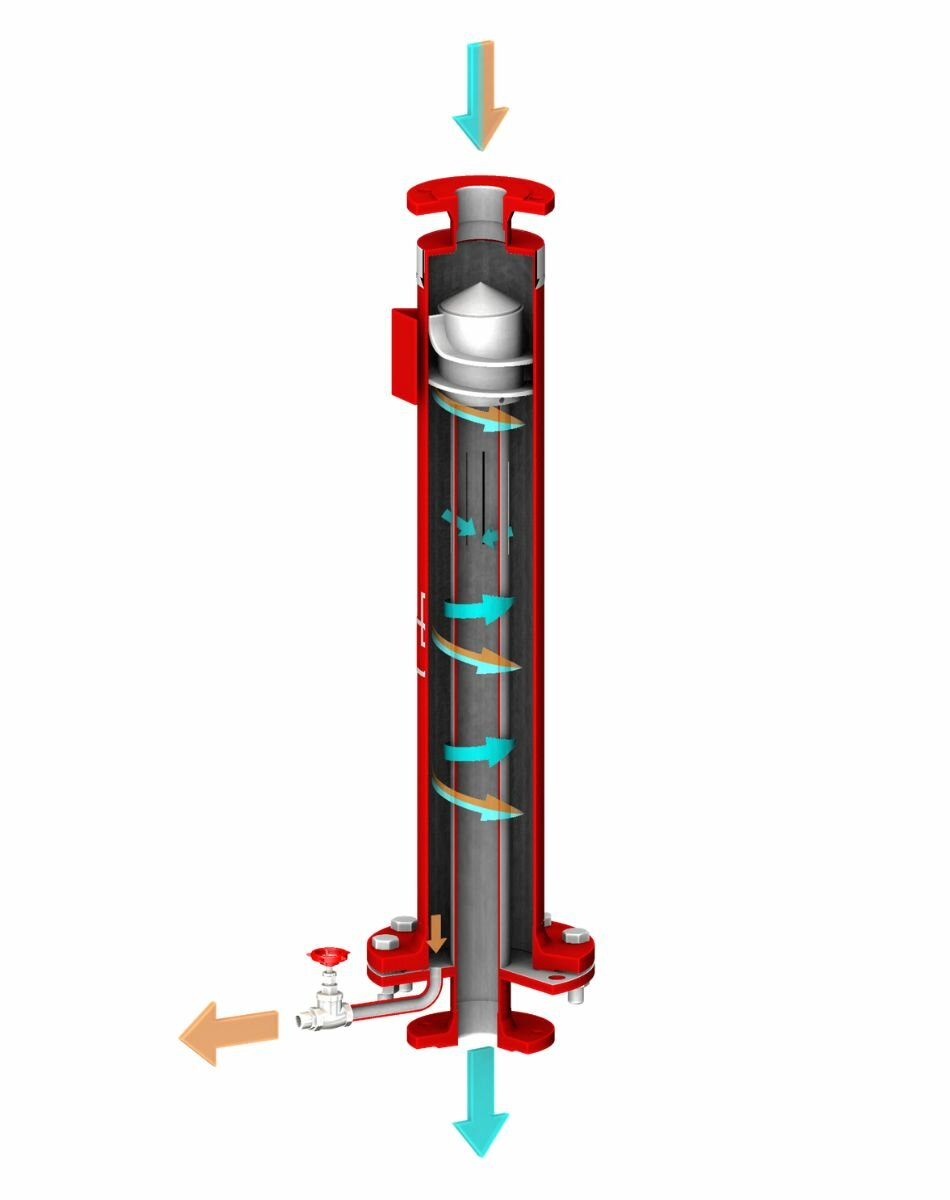

Das Rohwasser tritt über den Eintrittsflansch ein und wird durch die Turbospirale im Gehäuse in eine Drehbewegung versetzt.
Die Drehbewegung erzeugt Zentrifugalkräfte, die schwere Partikel (> 1,3 kg/dm³) an den äußeren Rand drücken (Außenwirbel).
Die Feststoffe sammeln sich im unteren Bereich und werden über den Konzentratauslass kontinuierlich entfernt. Die abgeschiedene Menge beträgt bis zu 0,2 % des Zulaufs bei einer Durchflussrate von 3–10 % des Zulaufs.
Das gereinigte Medium gelangt in die Eintrittsöffnung des Innenrohrs und verlässt den Separator über den Austrittsflansch.

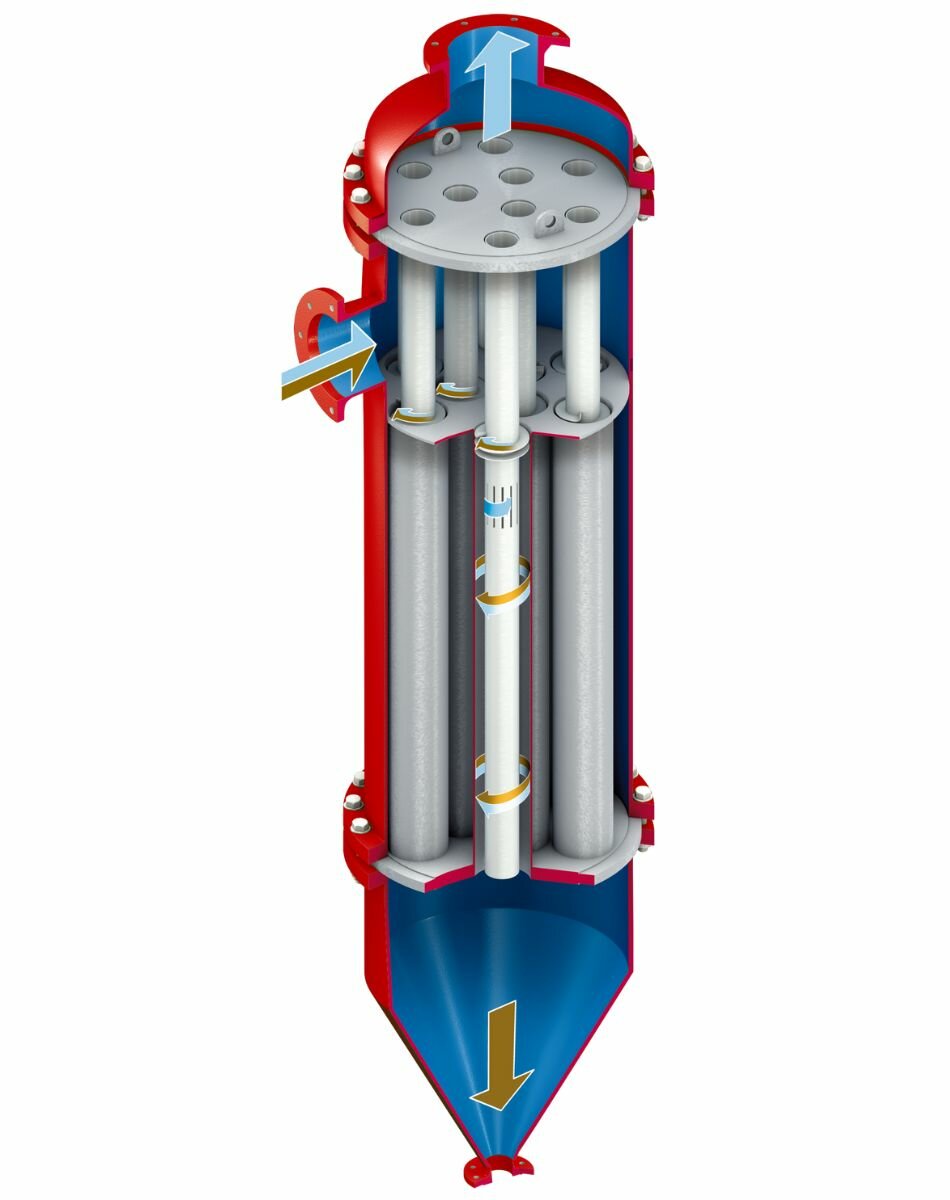

Der Multi-Separator basiert auf dem bewährten Prinzip des Separators. Nur das zu Beginn das Rohwasser im Verteilerblock auf mehrere Separatoren verteilt und vor dem Austritt des gereinigten Mediums wieder zusammengeführt wird.

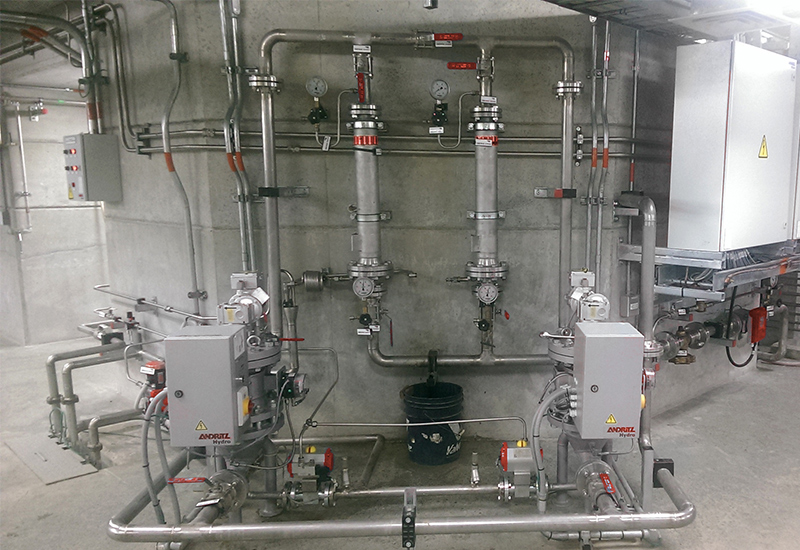

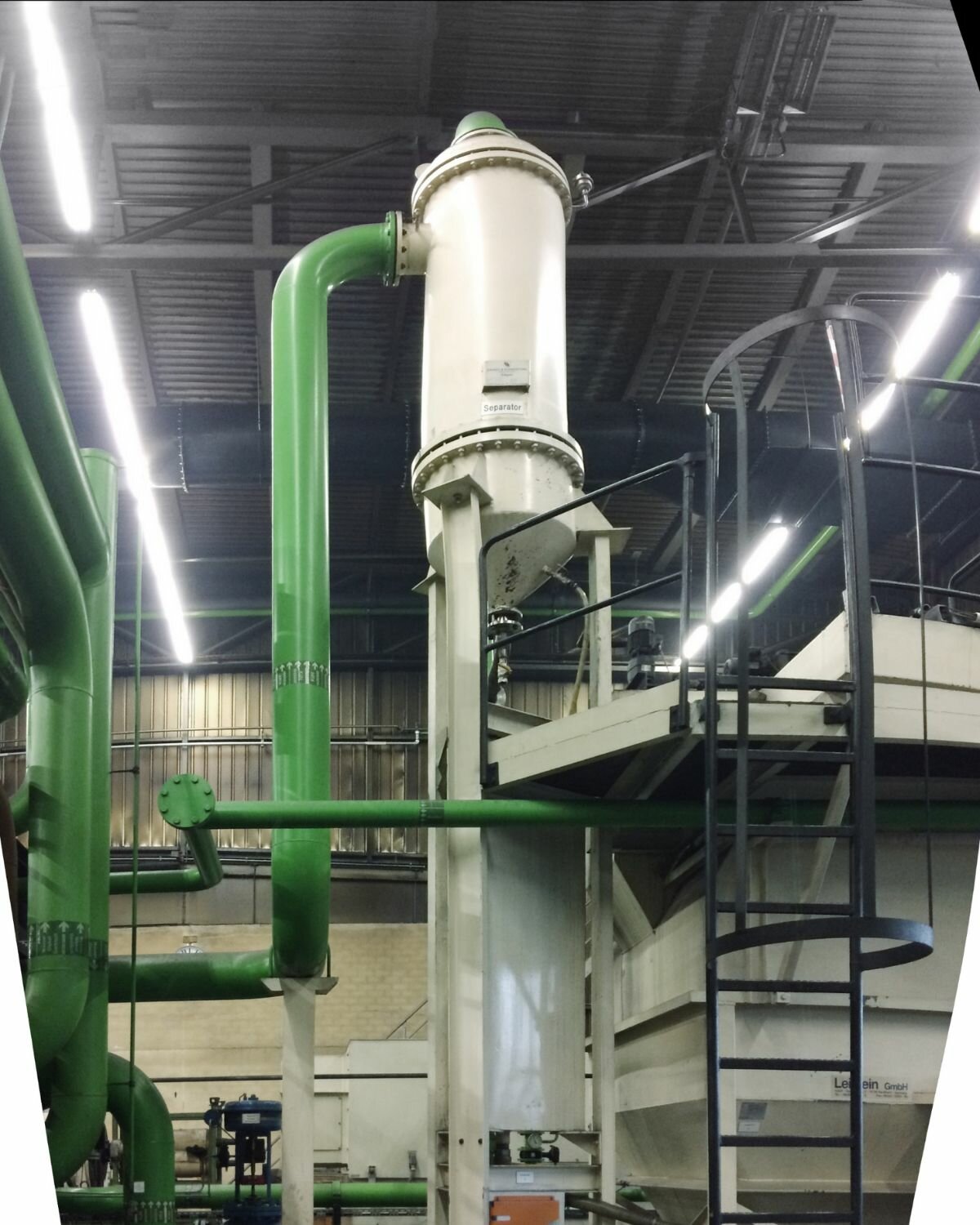

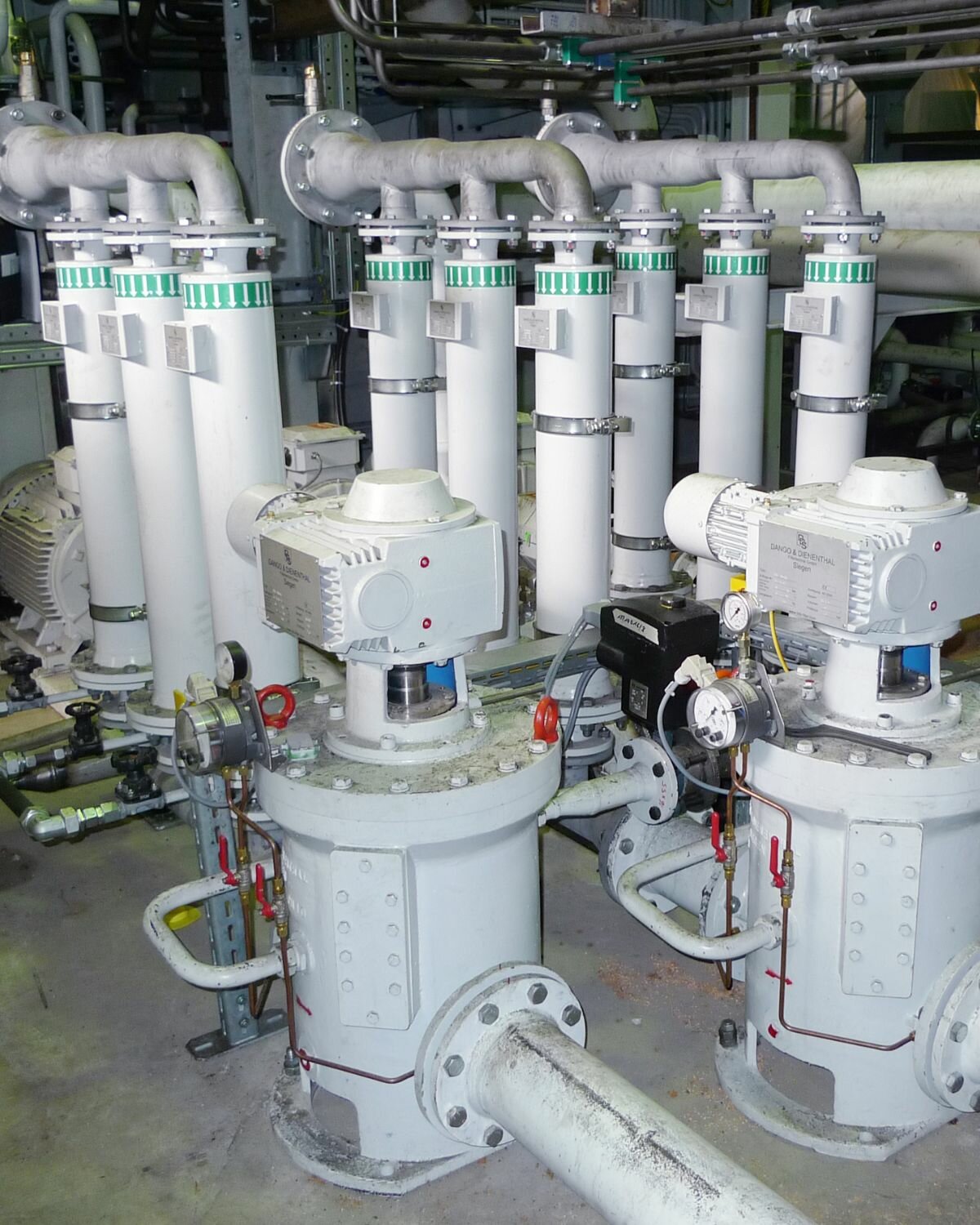

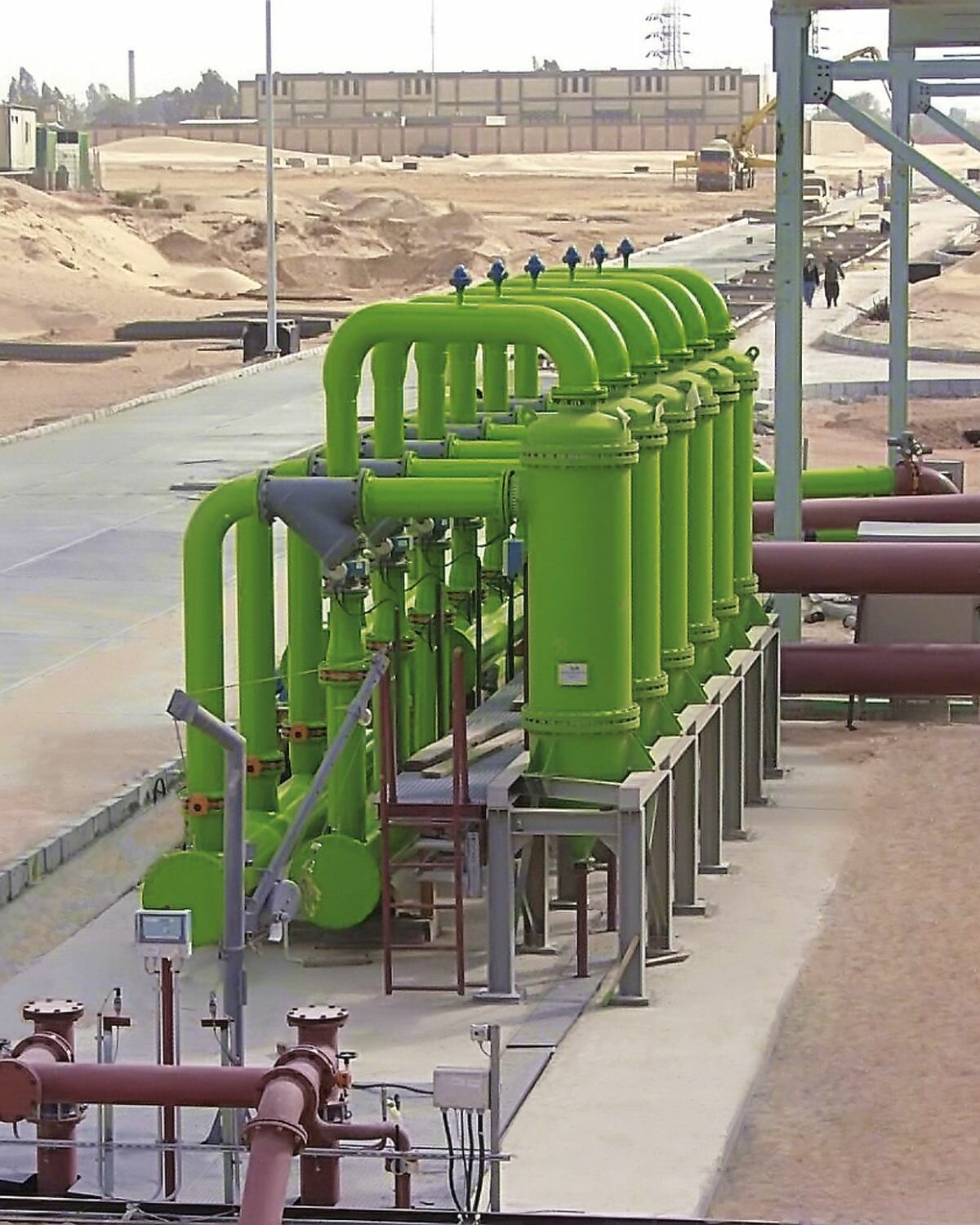

Die Separatoren in Aktion
