RÜCKSPÜL-TROMMELFILTER S

Zuverlässige Fest-Flüssig-Trennung für industrielle Anwendungen

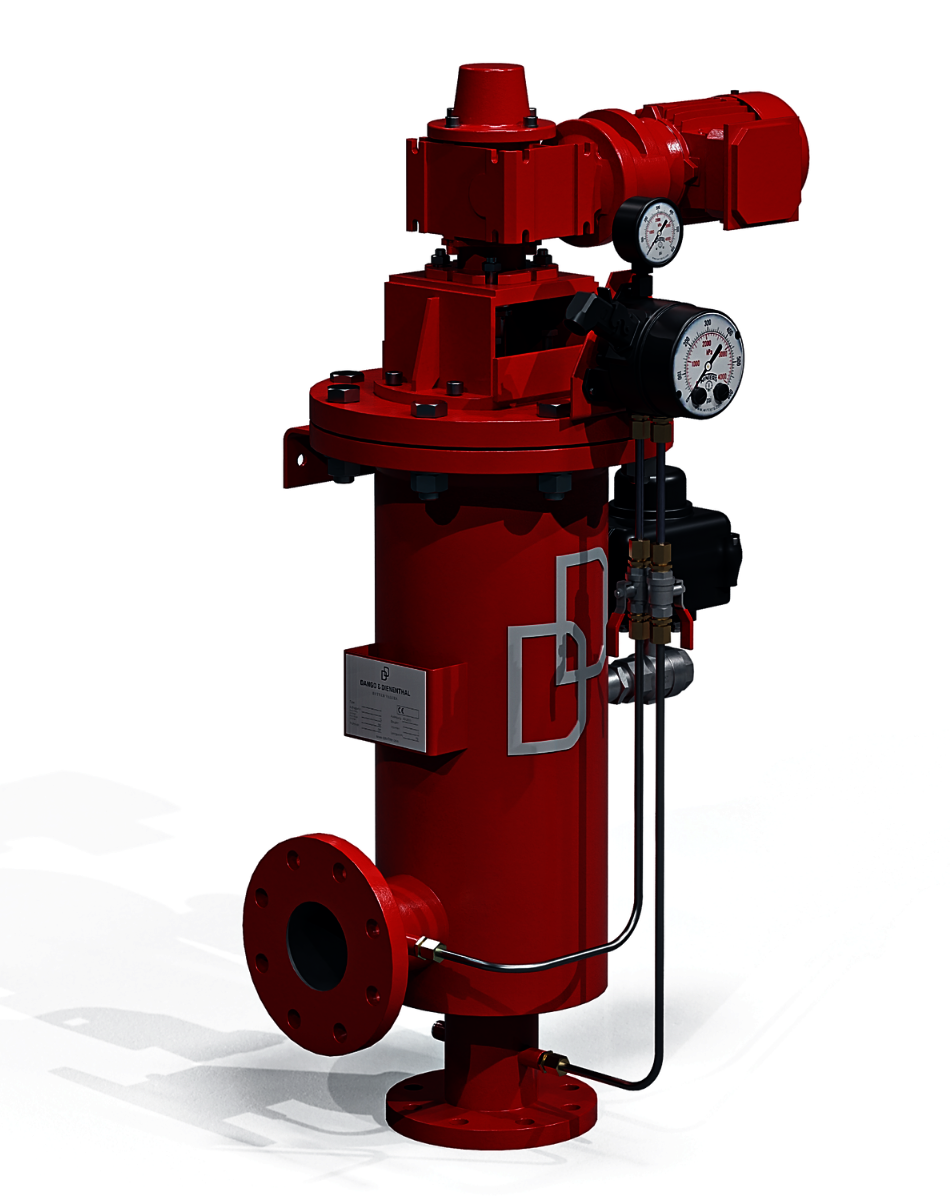

Rückspül-Trommelfilter S

Kompakter Automatikfilter für die schwierigsten Medien

Der Rückspül-Trommelfilter S ist ein leistungsstarker Industrie-Rückspülfilter für eine zuverlässige Fest-Flüssig-Trennung. Er entfernt effizient Feststoffe aus Flüssigkeiten und sorgt dank der automatischen Rückspülfilter-Funktion für eine wartungsarme, kontinuierliche Filtration. Das Medium durchströmt die rotierende Trommelfilter-Konstruktion mit feinem Filtergewebe und scheidet Partikel zuverlässig ab.

Der selbstreinigende Wasserfilter überzeugt durch seine Feinfiltration, niedrige Betriebskosten und langlebige Bauweise. Dank variabler Trommeldurchmesser, Filterfeinheiten und Materialien bietet er maßgeschneiderte Lösungen. Die individuelle Materialwahl ermöglicht eine optimale Anpassung an unterschiedliche Einsatzbereiche. Entwickelt für geringe Durchflussmengen, sorgt der Filter auch unter anspruchsvollen Bedingungen für präzise Filtration.

Produkt anfragen

Jetzt Broschüre herunterladen

Technische Daten

Durchflussmenge

max. m³/h

Filterfeinheit

> µm

Betriebsdruck

1,5 bis bar

Flansche

DN 50 bis

Automatische Reinigung

Ja

Filtergehäuse

Stahl, Edelstahl, GFK



Vorteile

Die robuste Konstruktion und die automatische Rückspülfilter-Funktion minimieren den Wartungsaufwand und sorgen für eine lange Lebensdauer in Industriefilteranlagen.

Dank widerstandsfähiger Materialien ist der selbstreinigende Wasserfilter für hohe Temperaturen und Drücke geeignet. Die Feinfiltration ab 5 μm entfernt kleinste Partikel zuverlässig und verbessert die Wasserqualität.

Durch die 100%ige Abreinigung der gesamten Filterfläche bleibt die Filtrationsleistung konstant. Die innovative Technologie verhindert Verstopfungen und sorgt für einen störungsfreien Betrieb.



Als fertig verdrahtete, getestete Einheit ermöglicht der Industrie-Wasserfilter eine schnelle Inbetriebnahme und zuverlässige Leistung in verschiedenen Filteranlagen in der Industrie.



Besonderheiten des Rückspül-Trommelfilter HP

Besonder­heiten des
Rückspül-Trommel­filters S

Innovative Filtrationstechnologie für maximale Effizienz

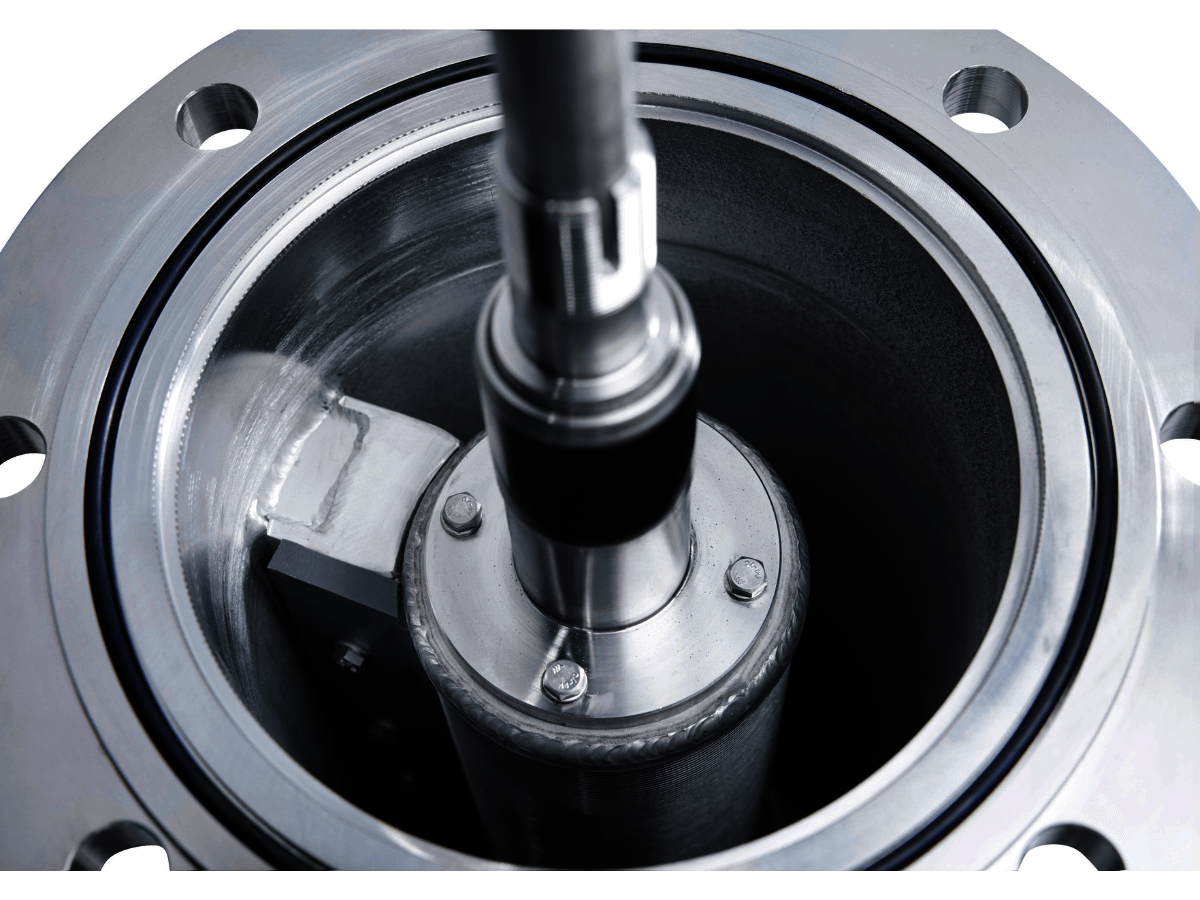

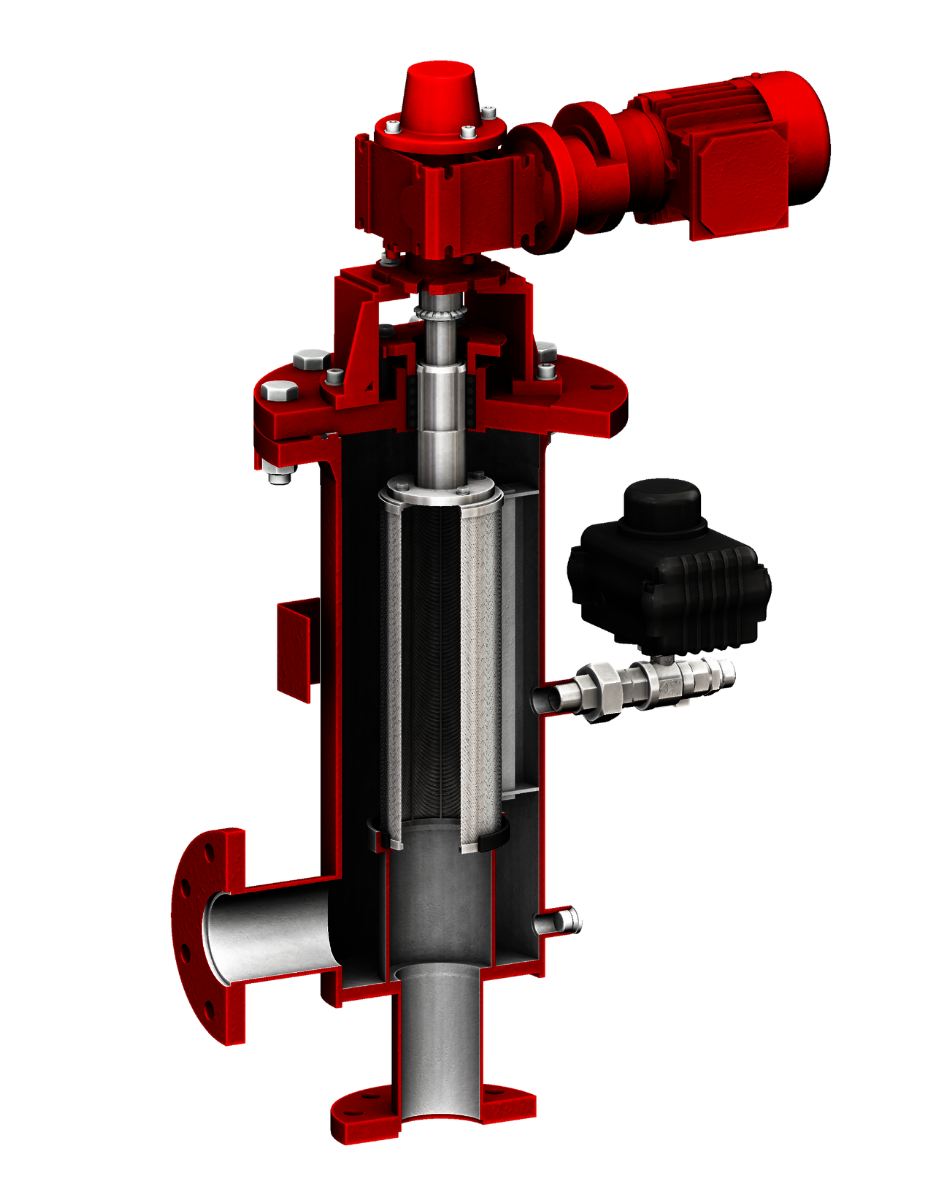

Innenansicht von Rückspül-Trommelfilter S

Maximale Reinigungseffizienz für durchgehende Filtration

Mit einer hohen Reinigungsgeschwindigkeit von 4–10 m/s und gleichmäßiger Beschickung der gesamten Filterfläche sorgt der automatische Rückspülfilter für eine konstante Filtrationsleistung bei minimalem Wartungsaufwand.

Vielseitige Einsatzmöglichkeiten in verschiedenen Industrien

Ideal für Wasseraufbereitung, Lebensmittelindustrie, chemische Industrie und Abwasseraufbereitung. Dieser Industrie-Rückspülfilter gewährleistet eine zuverlässige Fest-Flüssig-Trennung und ist für anspruchsvolle Anwendungen optimiert.

Innenansicht von Rückspül-Trommelfilter S
Rückspül-Trommelfilter S

Umfassender Schutz für Anlagen und Medien

Unsere Filtersysteme schützen zuverlässig Plattenwärmetauscher, Spritzdüsen, Rohrsysteme, Gleitringdichtungen, Pumpen und Mikrofiltrationsanlagen. Sie gewährleisten höchste Reinheit für verschiedene Medien wie Kühlwasser, Flusswasser, Prozesswasser, Öle, Emulsionen und Trinkwasser. Selbst in muschelbefallenen Gewässern sorgen sie für effiziente Filtration und langfristigen Schutz empfindlicher Systeme.

Rückspülfunktion des Filterautomaten


Die Rückspül­funktion des Rückspül-Trommel­filters S

Optimierte Rückspültechnik für eine durchgehende Filtration

WARUM EINE RÜCKSPÜLFUNKTION?

Die Rückspülfunktion gewährleistet eine kontinuierliche Filtration, indem sie angesammelte Feststoffe aus dem Filterelement entfernt. Sie verhindert Verstopfungen, reduziert den Wartungsaufwand und sorgt für eine konstant hohe Filtrationsleistung ohne Unterbrechung des Betriebs.

WIE FUNKTIONIERT DIE RÜCKSPÜLUNG?

Eine Differenzdruckmessung erkennt den Verschmutzungsgrad des Filterelements und aktiviert bei Erreichen eines definierten Werts die Rückspülung. Die motorbetriebene Rückspülarmatur öffnet sich, wodurch Atmosphärendruck entsteht. Der Reinwasserdruck spült die Feststoffe entgegen der Filtrationsrichtung aus dem Siebgewebe. Die Drehung des Filterelements sorgt für eine vollständige Reinigung, bevor die Rückspülarmatur nach 15–20 Sekunden automatisch schließt. Währenddessen läuft die Filtration störungsfrei weiter. Die optimierte Rückspülfunktion reduziert den Spülwasserverlust erheblich. So bleibt der Wasserverbrauch minimal, während die Filtration kontinuierlich erfolgt.

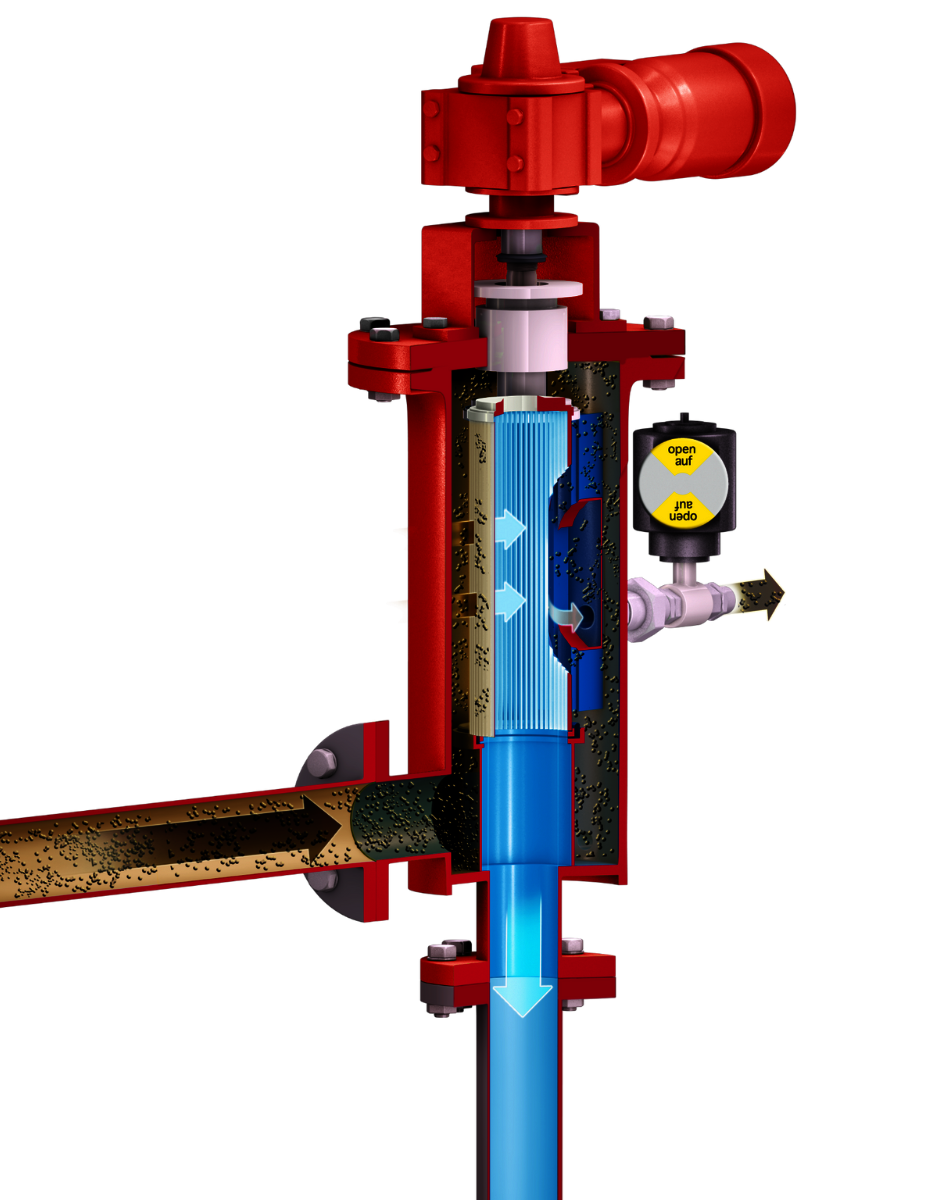

Rückspülung von RTF-S

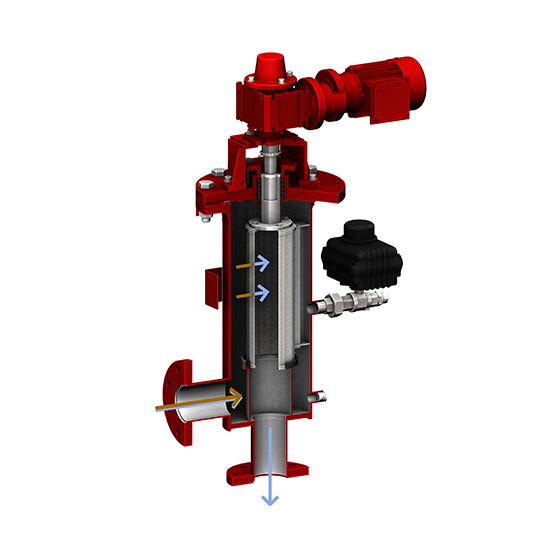

Prozess des Rückspül-Trommelfilter S


Der Filtrations­prozess des Rückspül-Trommel­filters S



Das Rohwasser strömt über den Eintrittsflansch in den Filter und durchfließt das Filterelement von außen nach innen.

Feststoffe werden auf der Außenseite des Filterelements zurückgehalten, während das gereinigte Wasser durch den Reinwasseraustritt den Filter verlässt.

Eine Differenzdruckmessung zwischen Rohwasser-Eintritt und Reinwasser-Austritt ermittelt den Verschmutzungsgrad des Filters. Bei einem definierten Differenzdruck startet der Rückspülprozess automatisch.

Die motorbetriebene Rückspülarmatur öffnet, wodurch in der Rückspülleitung und im Spülfenster des Filtergehäuses Atmosphärendruck entsteht.

Der reinwasserseitige Überdruck spült die auf dem Filterelement zurückgehaltenen Feststoffe gegen die Filtrationsrichtung aus dem System. Die Drehung des Filterelements gewährleistet eine 100%ige Reinigung der Filteroberfläche.

Nach 15–20 Sekunden schließt die Rückspülarmatur automatisch. Die Filtration wird während des gesamten Rückspülvorgangs nicht unterbrochen.

Der Rückspül-Trommelfilter S in Aktion


Der Rückspül-Trommel­filter S in Aktion

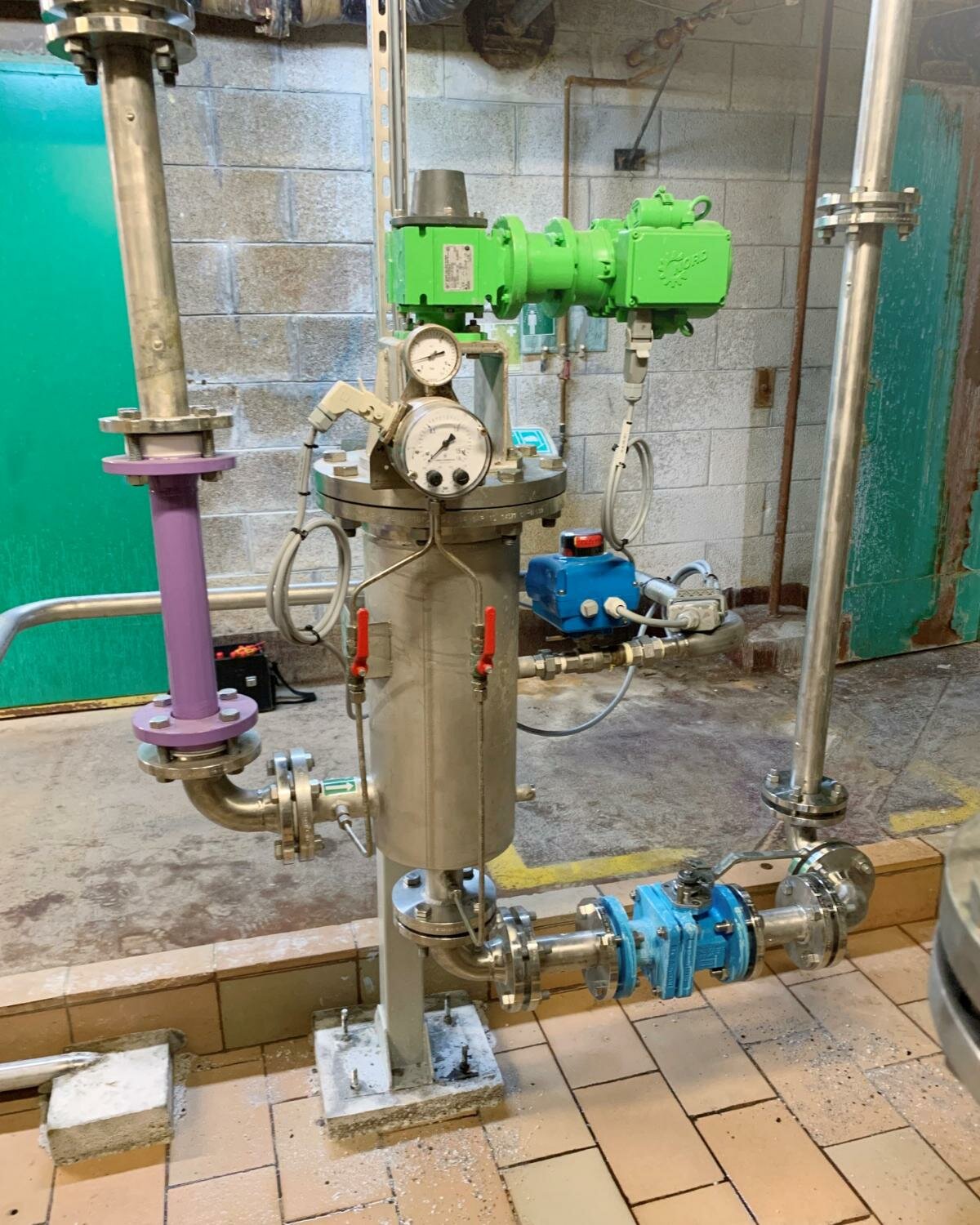

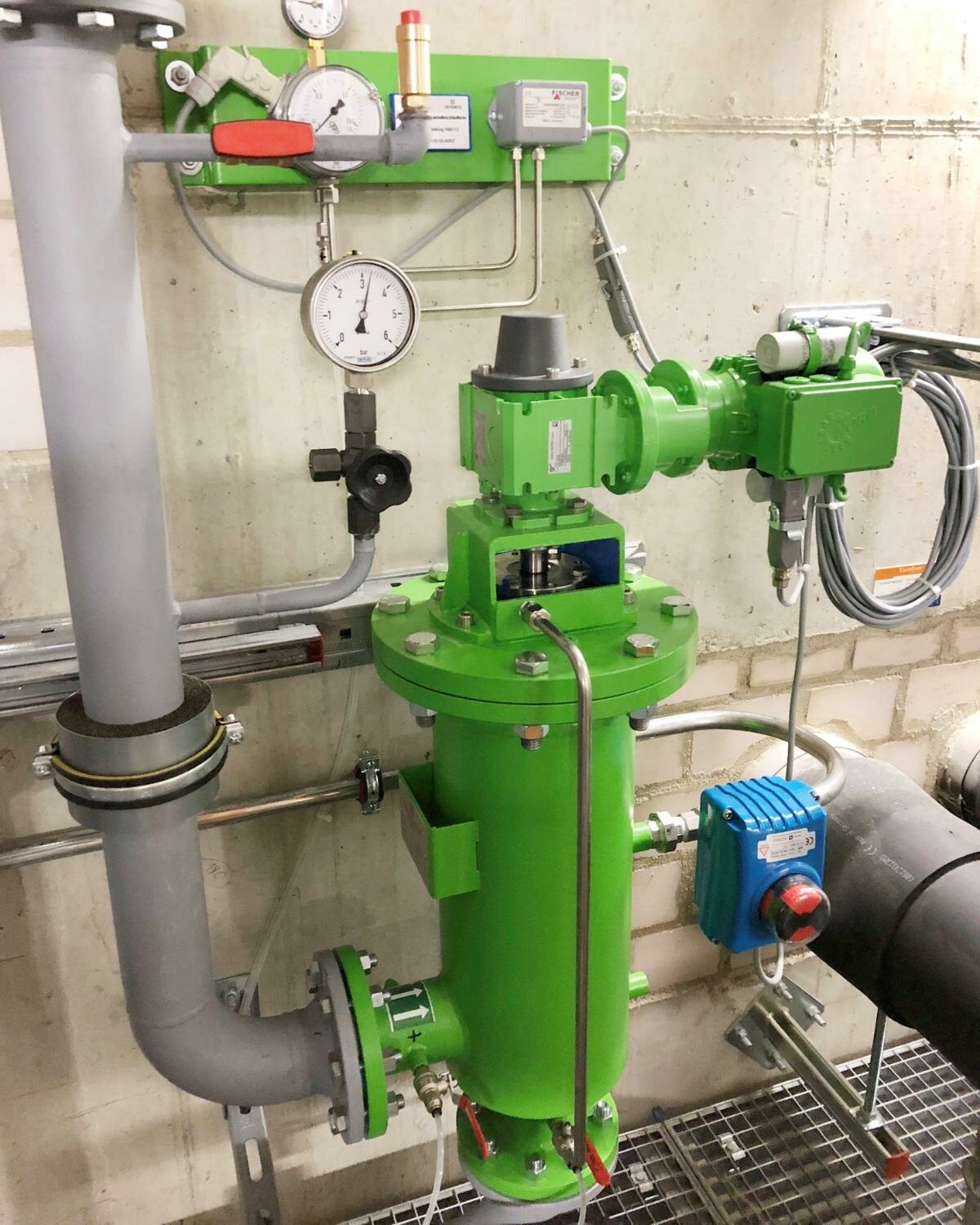

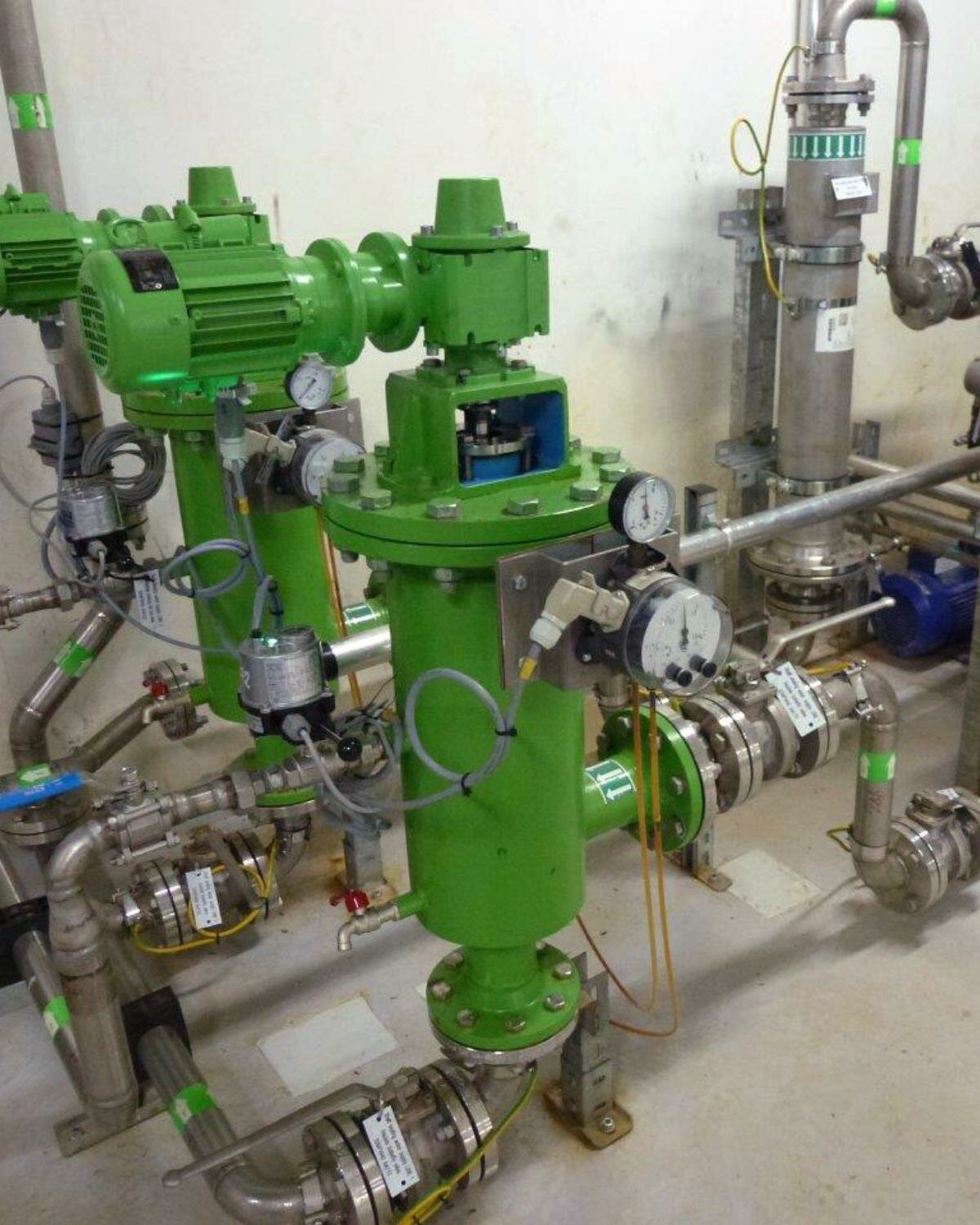

Rückspül-Trommelfilter S im Einsatz Rückspül-Trommelfilter S im Einsatz Rückspül-Trommelfilter S im Einsatz

Aufbau des Automatikfilters

Wartungsarmer Aufbau des
Rückspül-Trommel­filters S

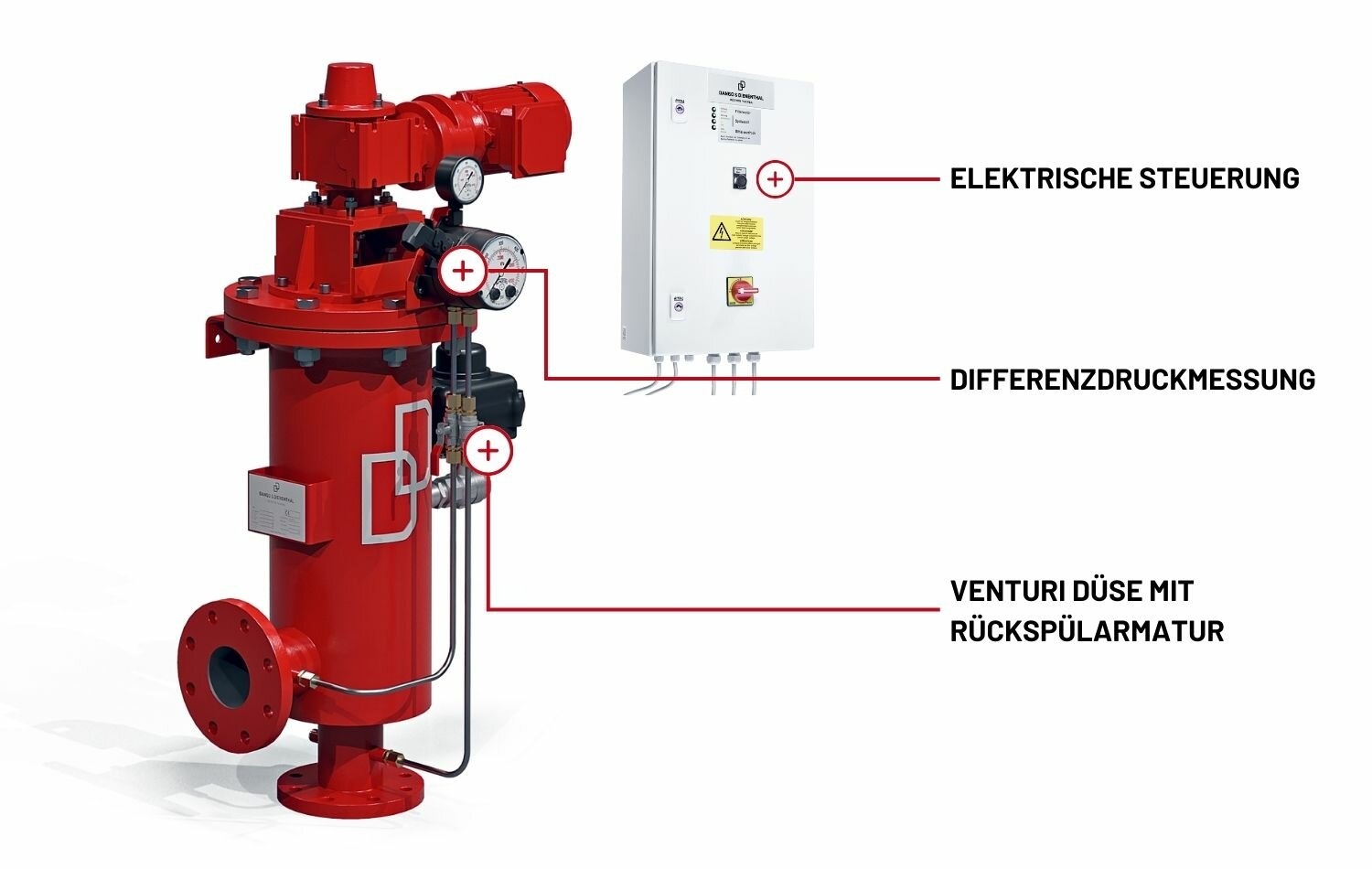

Filterkomponenten

RTF-S Filterkomponenten

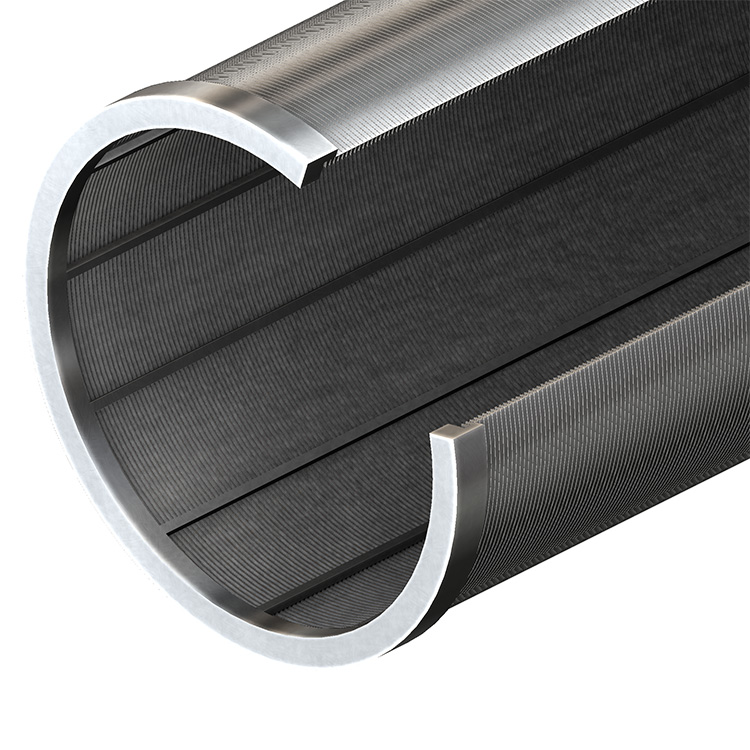

Das Filterelement

Das Filterelement besteht aus langlebigem Edelstahl, um maximale Haltbarkeit zu gewährleisten. Die Filterkerze enthält einen gewickelten Spaltsiebzylinder mit Wellenaufnahme. Das Spaltsieb aus geschweißten Dreikantstäben bietet hohe Stabilität und ist in verschiedenen Edelstahlgüten mit Filterfeinheiten ab 5 µm erhältlich.

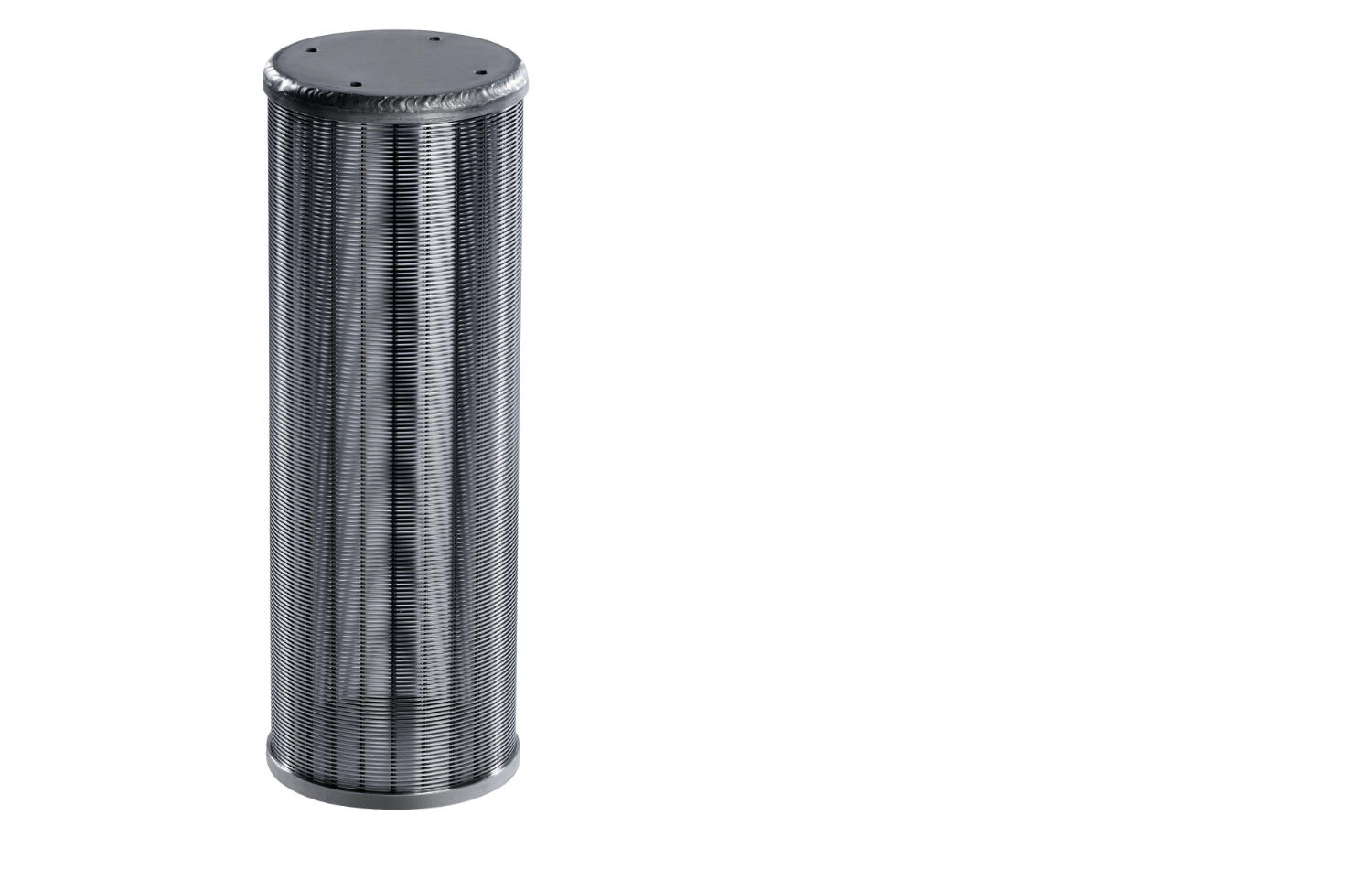

Filterelement von Rückspül-Trommelfilter S

Das Spülfenster

Während der Rückspülung dreht sich das Filterelement entlang des Spülfensters, wodurch zurückgehaltene Partikel gezielt entfernt werden. Dies sorgt für eine effektive und unterbrechungsfreie Filtration.

RTF-S Spülfenster

Elektrische Steuerung

Der Rückspülprozess wird automatisch durch Zeit- oder Differenzdrucksteuerung eingeleitet. Die Steuerung ermöglicht einen vollautomatischen Betrieb mit Signalaustausch zum Prozessleitsystem (PLS), einschließlich Betriebsstatus, Störungen und externer Rückspülauslösung.

elektrische steuerung des JET Filters

Differenzdruckmessung

Eine optische Anzeige zeigt den Betriebs- und Differenzdruck an. Zwei einstellbare Schaltkontakte ermöglichen die automatische Spülsteuerung und Alarmmeldungen, um eine zuverlässige Filtrationsleistung zu gewährleisten.

Differenzsdruckmessungsgerät

Venturi-Drüse mit Rückspülarmatur

Die Venturi-Düse passt sich den Betriebsbedingungen an und reguliert die Spülwassermenge, um Druckschwankungen im Rohrleitungsnetz zu vermeiden. Die Rückspülarmatur ist mit einem elektrischen oder pneumatischen Stellantrieb ausgestattet und sorgt für eine präzise Steuerung des Spülprozesses.

Venturi Drüse mit Rückspülarmatur
