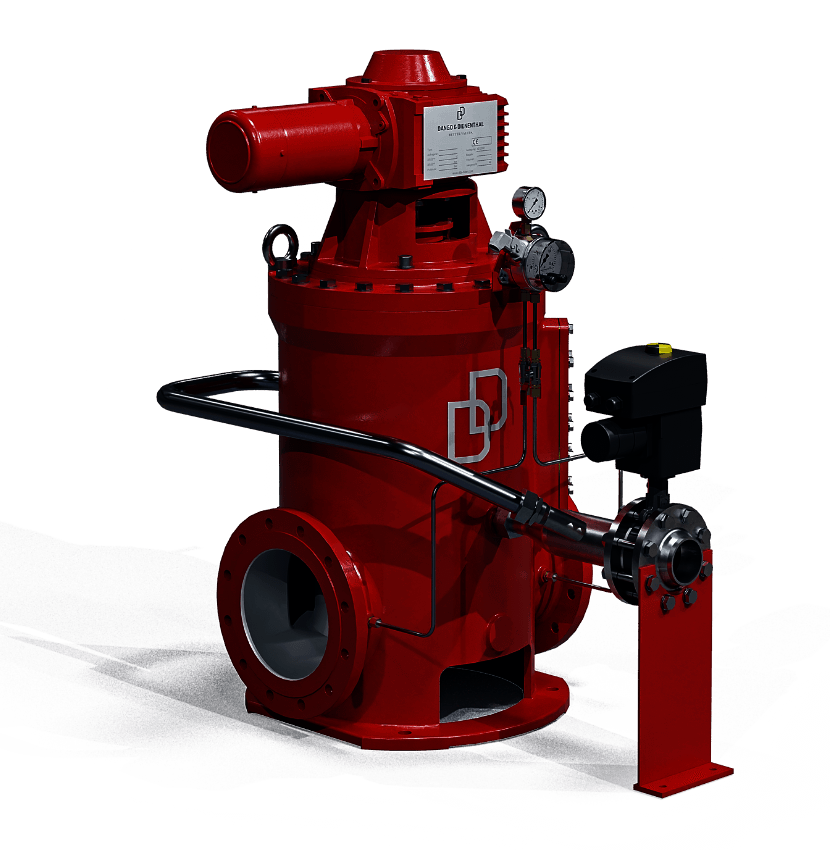

FILTERAUTOMAT (DDF)

Extrem robuster Automatikfilter

Der Filterautomat zeichnet sich durch eine extrem robuste Bauweise und hervorragende Rückspülleistung aus. Durch die drehende Filtertrommel wird der anfallende Feststoff gleichmäßig über die ganze Filterfläche verteilt und abfiltriert.

Durch seine robuste Bauweise können größere Partikel wie z. B. Äste zerschert und sicher ausgeschleust werden.

item.alt

Technische Daten

Durchflussmenge

max. m³/h

Filterfeinheit

> µm

Betriebsdruck

0,8 bis bar

Flansche

DN 50 bis

Automatische Reinigung

Ja

Filtergehäuse

Guss, Stahl, Edelstahl

Vorteile

  • Hohe Reinigungsgeschwindigkeit (4–10 m/s)
  • 100%ige Abreinigung der gesamten Filterfläche
  • Zerscheren von groben Partikeln
  • Feinfiltration ≥ 25 μm möglich
  • Gleichmäßige Beschickung der gesamten Filterfläche
  • Einbau von Spaltsieben oder Drahtgeweben
  • Inlinebauweise
  • Fertig verdrahtete, getestete Einheit

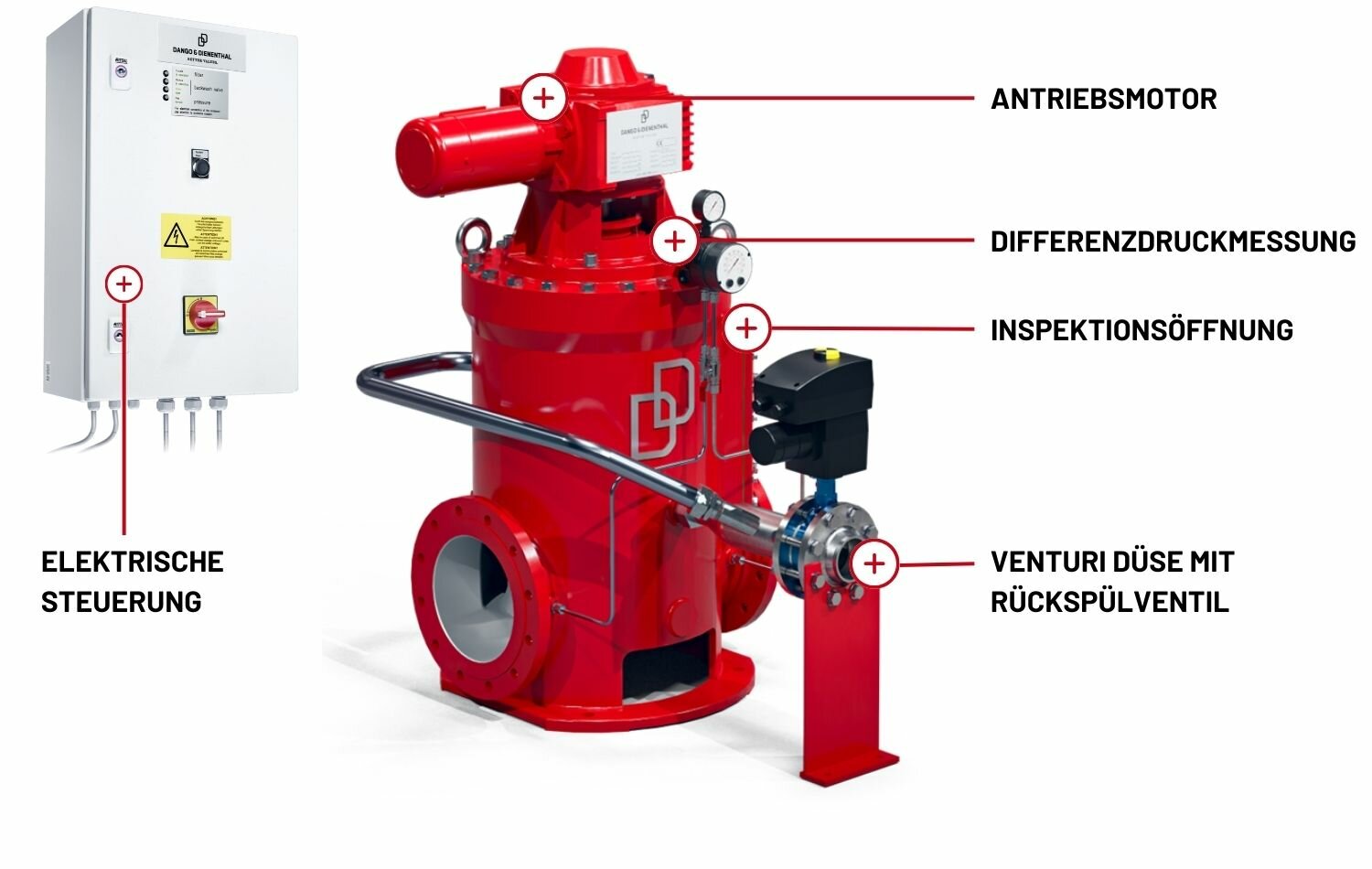

Hohe Produktivität

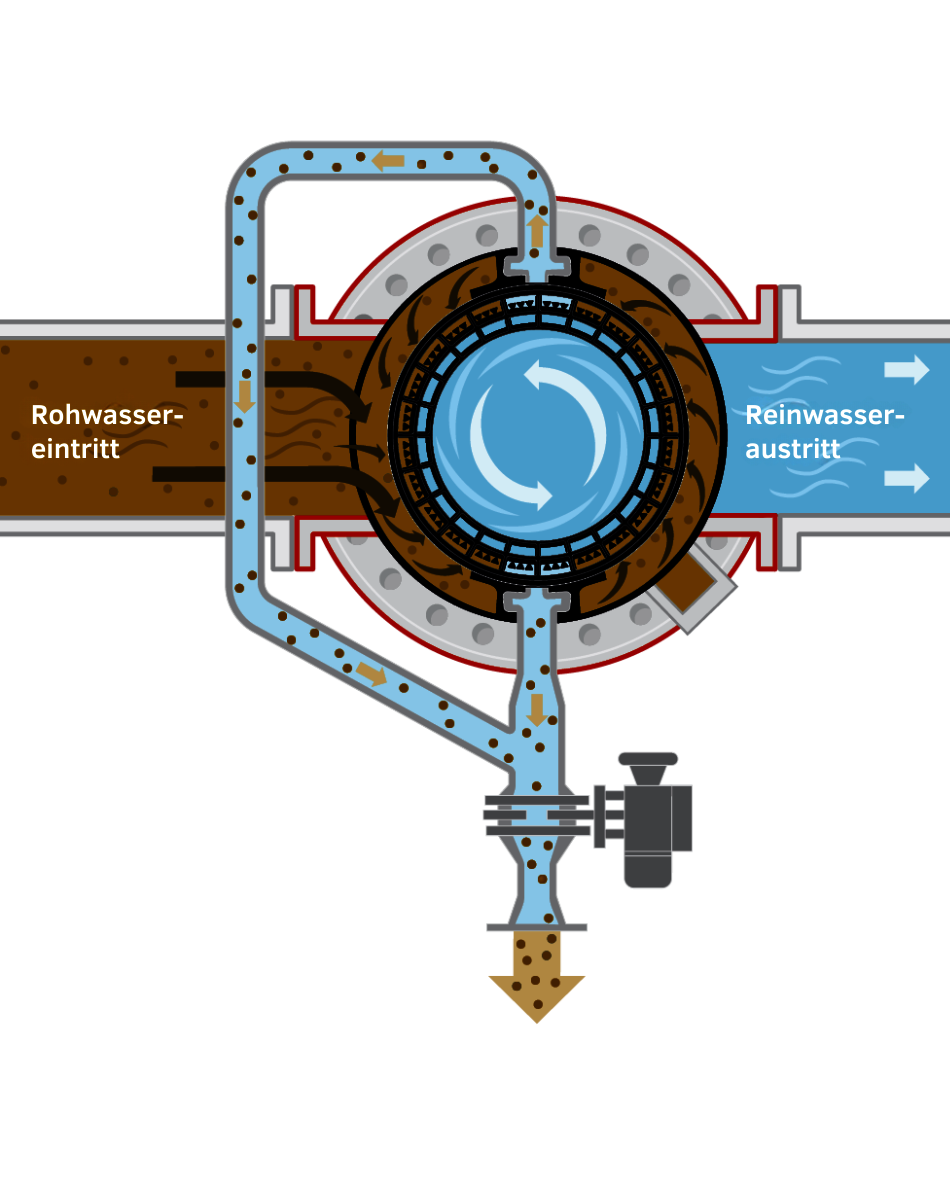

Das Rohwasser tritt über den Eintrittsflansch in den Filter ein und verteilt sich im äußeren Ring des Gehäuses. Anschließend steigt das Rohwasser im Filtergehäuse nach oben und durchdringt die dreiteilige Filtertrommel von außen nach innen. Um auf dem Filterelement eine gleichmäßige Feststoffbeschickung zu garantieren, dreht sich die Filtertrommel mit etwa 57 U/min. Die im Rohwasser befindlichen Feststoffe werden in den segmentartigen Ausschnitten des Filtertrommel-Außenteils auf der Außenseite des Filterelementes zurückgehalten. Das gereinigte Wasser verlässt den Filter durch den Reinwasseraustritt.

item.alt

Die Rückspülung

Eine Differenzdruckmessung zwischen Rohwassereintritt und Reinwasseraustritt ermittelt den Verschmutzungsgrad des Filterelementes. Bei einem definierten Differenzdruck wird der Rückspülprozess aktiviert. Zusätzlich ermöglicht ein einstellbares Zeitrelais in der elektrischen Steuerung den Rückspülprozess. Zu Beginn der Filterreinigung öffnet die motorbetriebene Rückspülarmatur, wodurch sich in der Rückspülleitung und den Spülkanälen im Filtergehäuse Atmosphärendruck einstellt.

Durch den reinwasserseitigen Überdruck in der Filtertrommel wird jetzt der außen auf dem Filterelement zurückgehaltene Feststoff gegen die Filtrationsrichtung zwangsweise zur Atmosphäre rückgespült. Durch die Drehung der Filtertrommel am Spülkanal vorbei ist eine 100%ige Reinigung des Filterkorbes garantiert. Nach 15-20 Sekunden ist der Spülvorgang beendet und die Rückspülarmatur wird automatisch geschlossen. Während der Rückspülung wird die Filtration nicht unterbrochen.

item.alt

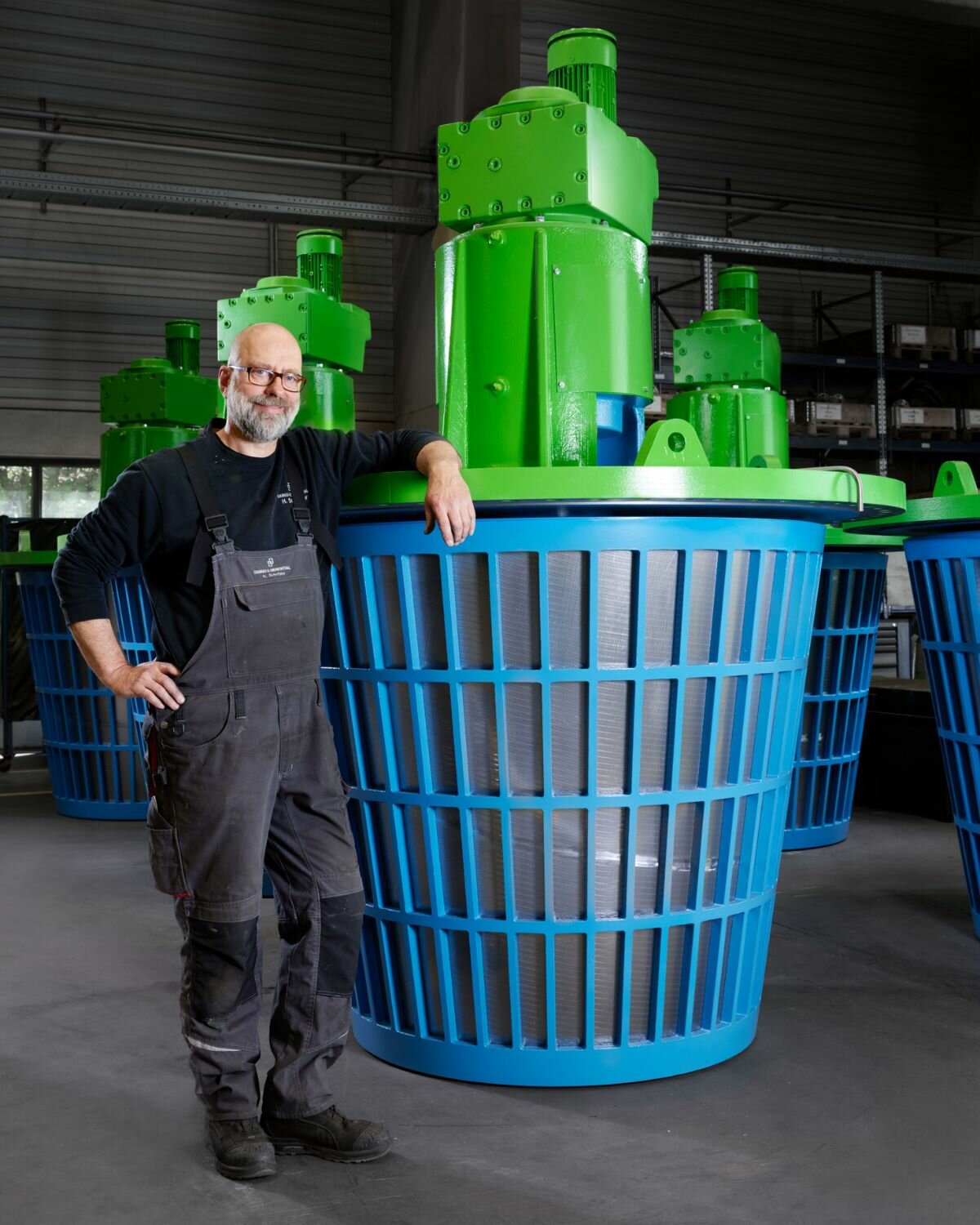

Trommelwirbel

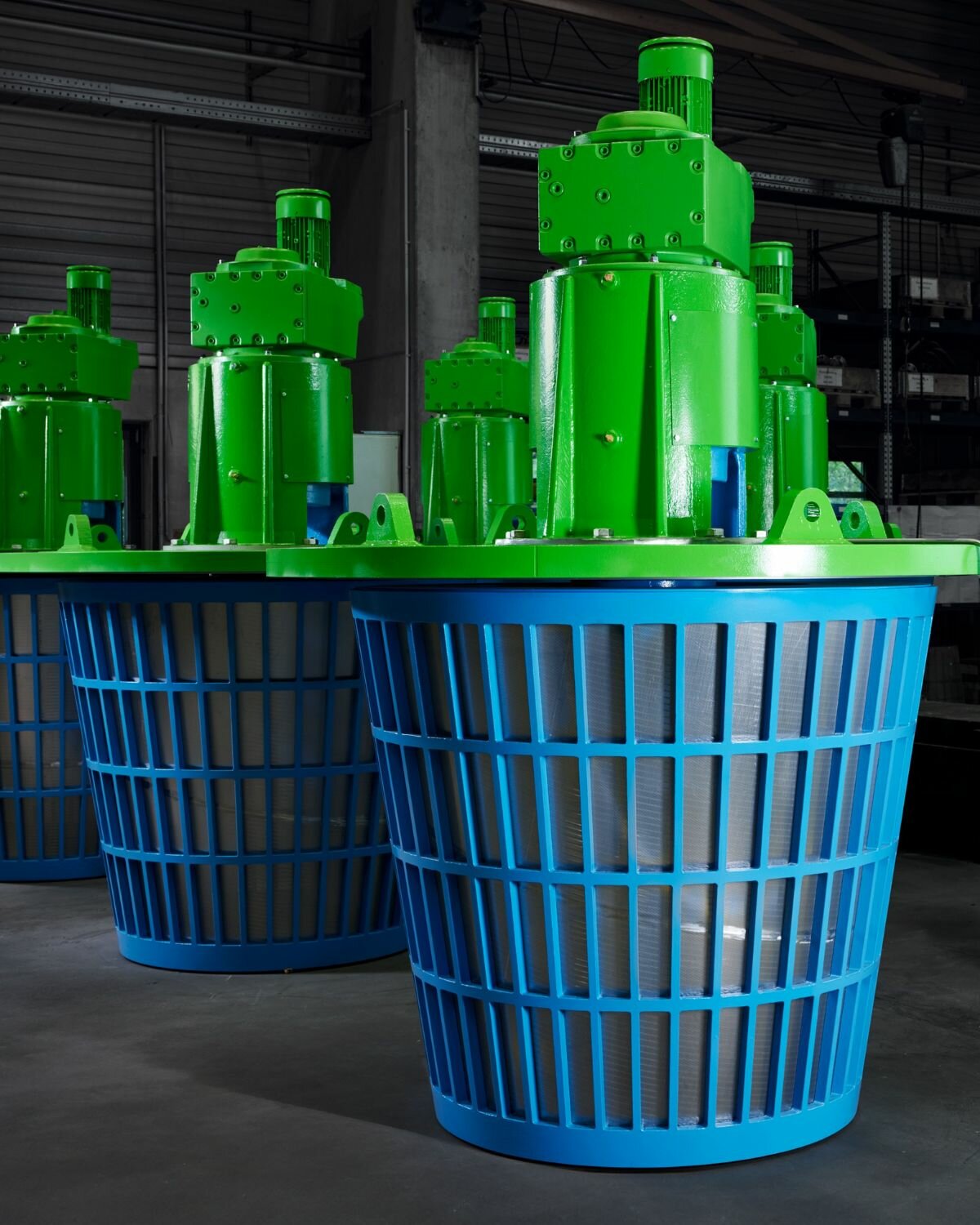

Die Filtertrommel besteht aus einem stabilen inneren und äußeren Stützkorb. Zwischen diesen Stützkörben befindet sich das Filterelement. Durch die konische Bauform können die drei Einzelteile maßgenau fixiert und miteinander verschraubt werden. Die Stützkörbe werden mit einer hochwertigen Pulverbeschichtung versehen, um sie besonders gegen Korrosion zu schützen.

Schnittdarstellung

Bei der Montage wird das Filteroberteil in das Filtergehäuse eingeführt, wobei der untere Teil der Filtertrommel durch eine Ringfläche im Filtergehäuse zentriert wird.



Filterelement Spaltsieb

In den segmentartigen Öffnungen des Filtertrommel-Außenteils können auch gröbere Teile zurückgehalten werden, welche anschließend während des Rückspülprozesses
aus dem System herausgespült werden.

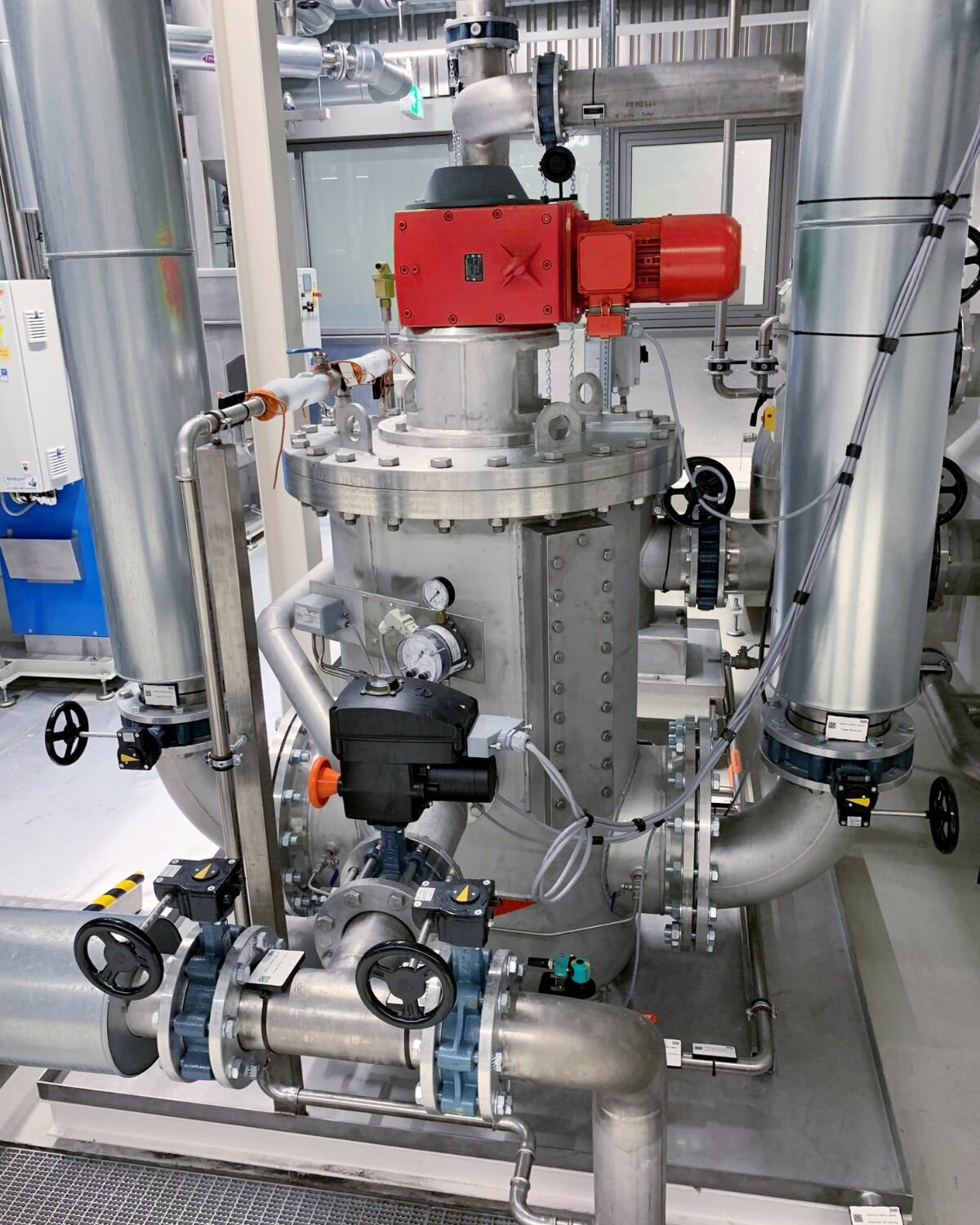

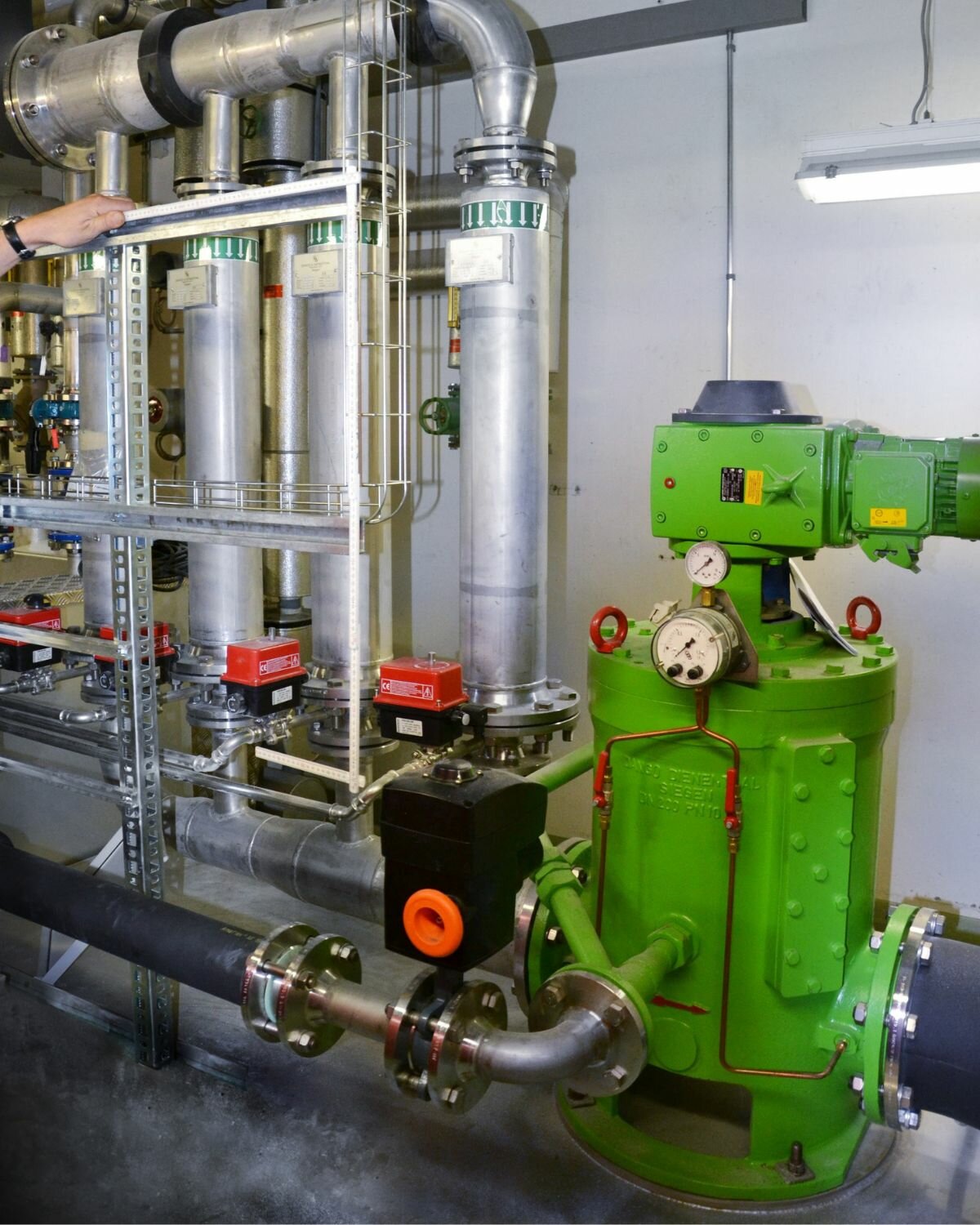

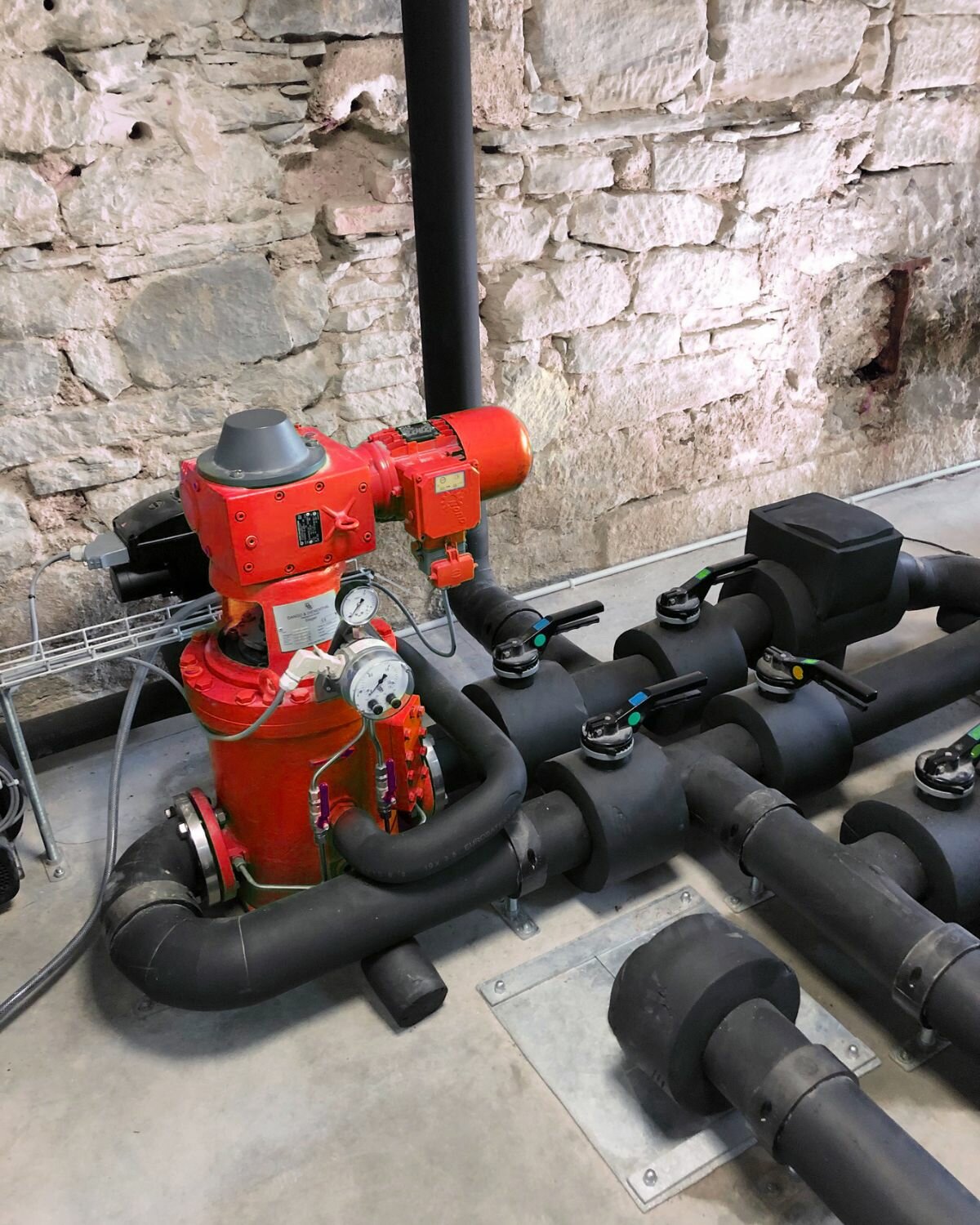

Filterautomat komplett

Im Filtergehäuse befinden sich zwei gegenüberliegende Spülkanäle. Um ein Eindringen des Rohwassers während des Rückspülprozesses in die Spülkanäle zu verhindern, werden die Spülöffnungen rundherum mit Dichtflächen abgeriegelt. Das Filtergehäuse wird standardmäßig mit einem Zwei-Komponenten Epoxid Harz-Anstrich beschichtet.
