RÜCKSPÜL-TROMMELFILTER HP
Effiziente Wasserfiltration mit automatischer Reinigung
Präzise Fest-Flüssig-Trennung für industrielle Anwendungen
Der Rückspül-Trommelfilter HP ist ein leistungsstarker Wasserfilter, der große Mengen an Feststoffen aus Flüssigkeiten entfernt. Die Flüssigkeit durchströmt die feinmaschige Trommelfilter-Konstruktion, die Partikel zuverlässig zurückhält. Seine robuste Bauweise und individuelle Material- und Größenwahl machen ihn ideal für anspruchsvolle Medien.
Verschiedene Flanschoptionen erleichtern die Integration in bestehende Rohrsysteme und machen den selbstreinigenden Wasserfilter flexibel in Industrie-Filtersysteme einsetzbar. Dank hoher Filtrationsleistung, wartungsfreundlichem Design und langer Lebensdauer bietet dieser automatische Rückspül-Trommelfilter eine kosteneffiziente und zuverlässige Lösung für die industrielle Fest-Flüssig-Trennung.
Produkt anfragen
Jetzt Broschüre herunterladen
Technische Daten
Durchflussmenge
max. m³/h
Filterfeinheit
> µm
Betriebsdruck
0,8 bis bar
Flansche
DN 50 bis
Automatische Reinigung
Ja
Filtergehäuse
Stahl, Edelstahl, GFK
Vorteile
Der Industriefilter überzeugt durch eine präzise Fest-Flüssig-Trennung bei Reinigungsgeschwindigkeiten von bis zu 10 m/s und einer 100 %igen Abreinigung der gesamten Filterfläche. Gleichzeitig sorgt die Feinfiltration bis 5 μm für den Schutz sensibler Anlagenteile vor vorzeitigem Verschleiß.
Das Ergebnis: bis zu 20 % mehr Produktivität, bis zu 35 % weniger Stillstandzeiten und eine deutlich verlängerte Lebensdauer Ihrer Anlage – selbst bei stark wechselnden Schmutzbelastungen.
Die komplett verdrahtete und getestete Einheit ermöglicht eine schnelle Inbetriebnahme ohne aufwendige Installationsarbeiten. So ist Ihre Anlage bis zu 40 % schneller betriebsbereit, Installationsfehler werden minimiert und die Gesamtkosten um bis zu 40 % gesenkt.
Dank der gleichmäßigen Beschickung der gesamten Filterfläche arbeitet der selbstreinigende Wasserfilter besonders effizient und verschleißarm. Die automatische Rückspülfunktion gewährleistet eine zuverlässige Filtration bei minimalem Wartungsaufwand.
Das verlängert die Lebensdauer des Filterelements, reduziert Ersatzteilkosten und spart bis zu 40 % der Wartungskosten für dauerhaft konstante Filtrationsleistung bei optimierten Betriebsabläufen.
Selbst unter extremen Bedingungen arbeitet der automatische Rückspülfilter stabil und sicher. Die durchdachte Industriefiltertechnik garantiert eine konstante Filtrationsleistung.

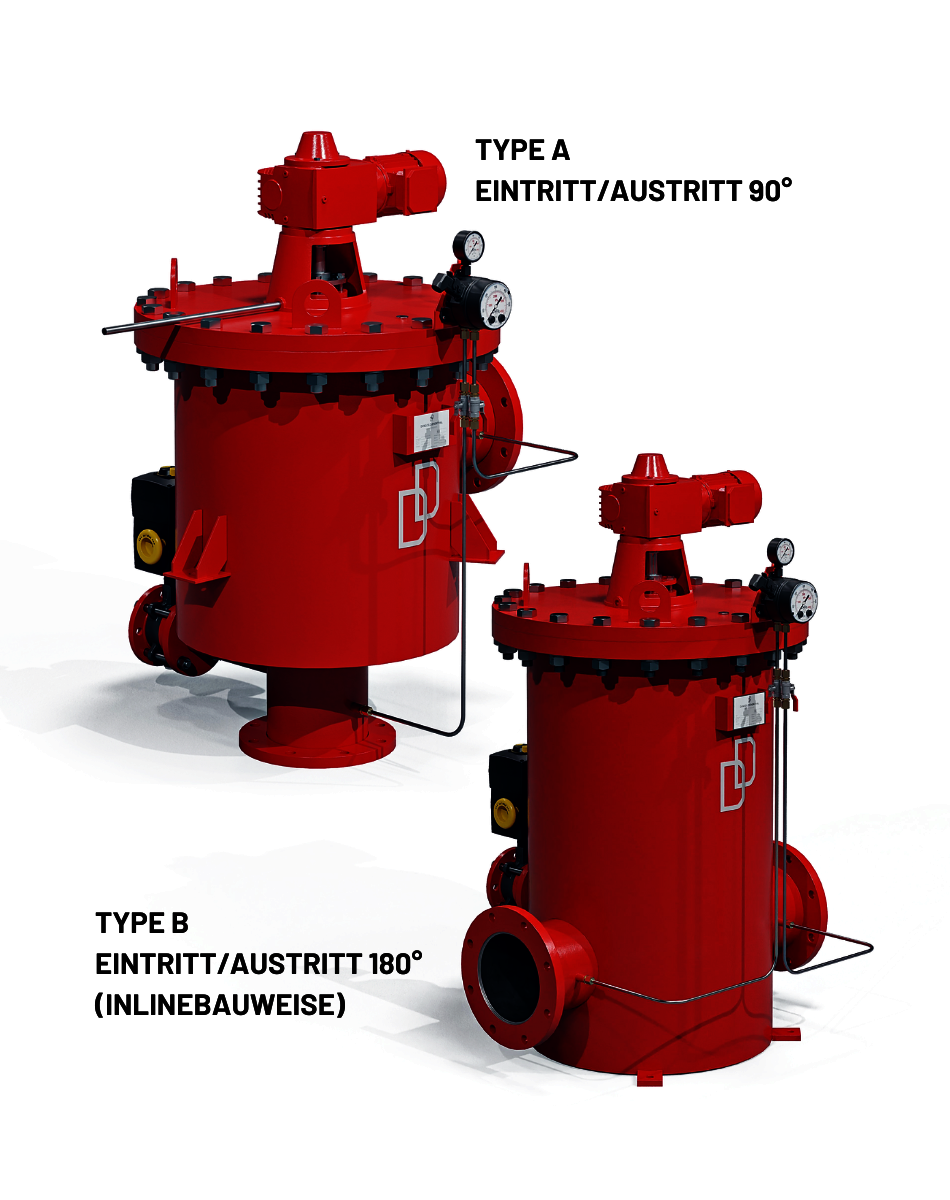

Der Industrie-Wasserfilter ist in verschiedenen Größen und Materialien erhältlich und passt sich flexibel an individuelle Anforderungen an. Die verschiedenen Flanschoptionen ermöglichen eine einfache Integration in bestehende Rohrleitungssysteme. Dank modularer Bauweise ist er für vielseitige industrielle Anwendungen geeignet.
Besonderheiten des
Rückspül-Trommelfilters HP
Intelligente Filtration für anspruchsvolle Anwendungen
Hohe Reinigungseffizienz
Dank 100%iger Abreinigung der gesamten Filterfläche und minimalen Spülwasserverlusten bleibt die Filtrationsleistung dauerhaft hoch. Das effiziente Rückspülsystem des automatischen Rückspül-Trommelfilters sorgt für eine kontinuierliche Filtration, ohne den Betrieb zu unterbrechen.
Robuste Bauweise für langlebigen und zuverlässigen Betrieb
Der Trommelfilter überzeugt durch widerstandsfähige Materialien und eine platzsparende Inlinebauweise. Er lässt sich flexibel installieren, benötigt kaum Stellfläche und passt ohne Rohrumbauten in bestehende Systeme. So sparen Sie bis zu 40 % Installationskosten und sichern eine effiziente Fest-Flüssig-Trennung bei hoher Durchflussleistung.
Zuverlässiger Schutz für Anlagen und Flüssigkeitsmedien
Unsere Filtersysteme sichern Plattenwärmetauscher, Spritzdüsen, Rohrsysteme, Gleitringdichtungen, Pumpen und Mikrofiltrationsanlagen vor Verunreinigungen. Sie gewährleisten eine erstklassige Filtration für Kühl-, Fluss- und Prozesswasser, Öle, Emulsionen und Trinkwasser. Selbst in muschelbefallenen Gewässern bieten sie zuverlässigen Schutz und eine langfristige Betriebssicherheit empfindlicher Systeme.
Die Rückspülfunktion des
Rückspül-Trommelfilters HP
Effiziente Rückspülfunktion zur kontinuierlichen Fest-Flüssig-Filtration
WARUM EINE RÜCKSPÜLFUNKTION?
Die Rückspülfilter-Funktion entfernt angesammelte Feststoffe vom Filterelement und sorgt für eine ununterbrochene Filtrationsleistung. Sie verhindert Verstopfungen, reduziert den Wartungsaufwand und gewährleistet eine effiziente, kontinuierliche Filtration mit minimalem Wasserverlust. Besonders in Industriefilteranlagen sorgt diese Funktion für niedrige Betriebskosten und eine hohe Betriebsdauer.
WIE FUNKTIONIERT DIE RÜCKSPÜLUNG?

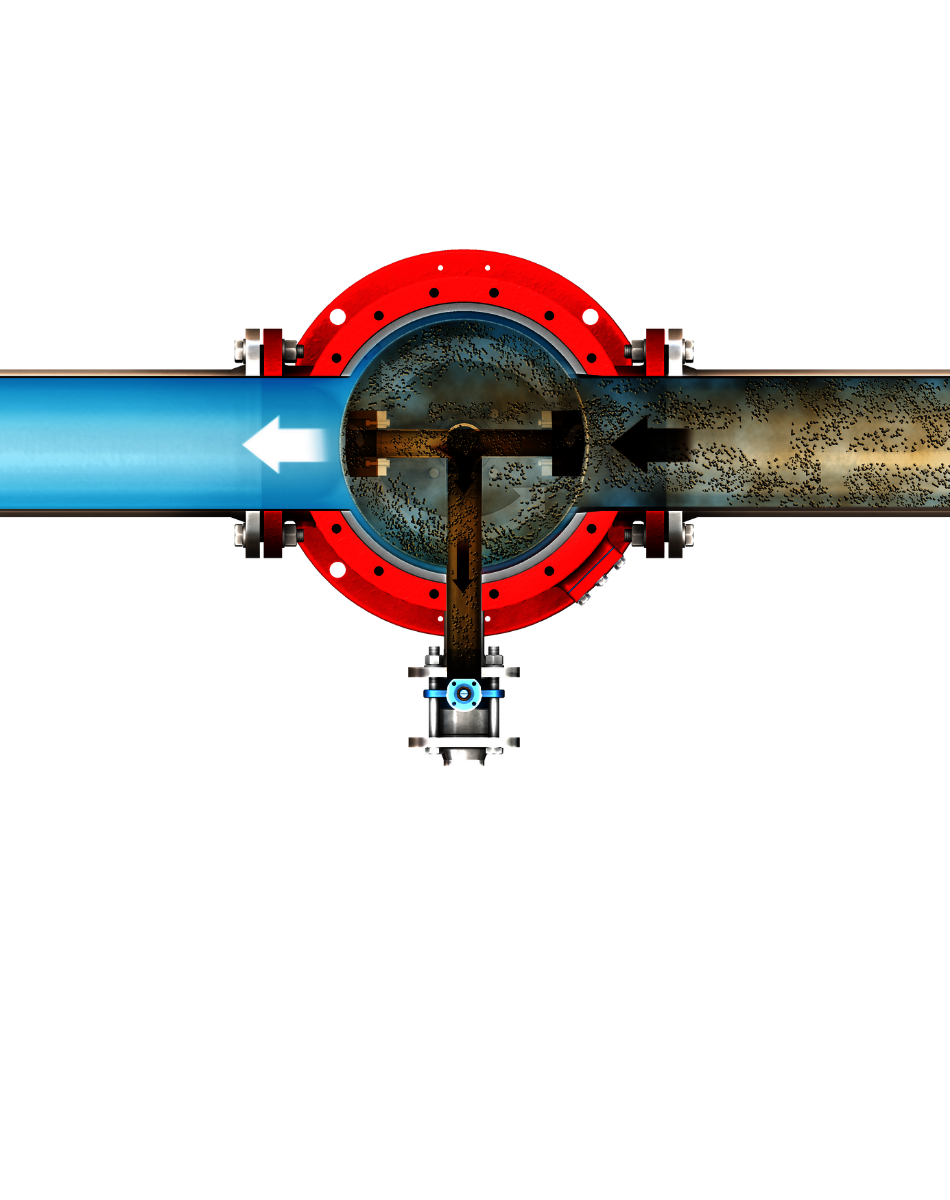

Die Rückspülung des Trommelfilters startet automatisch, sobald die Differenzdruckmessung eine Verschmutzung erkennt. Eine motorbetriebene Rückspülarmatur öffnet sich, wodurch Atmosphärendruck entsteht. Der Überdruck auf der Reinwasserseite drückt die Feststoffe entgegen der Filtrationsrichtung aus dem Filter. Durch die Drehung der Spülschuhe wird der Filterkorb des selbstreinigenden Wasserfilters in 15–20 Sekunden vollständig gereinigt. Diese automatische Rückspülfilter-Funktion ermöglicht eine zuverlässige Fest-Flüssig-Trennung, ohne den Filtrationsprozess zu unterbrechen.
Der Filtrationsprozess des
Rückspül-Trommelfilters HP
Das Rohwasser strömt über den Eintrittsflansch in den Filter und gelangt von innen nach außen durch die Filtertrommel, wo der Filtrationsprozess beginnt.
Während das Wasser durch die Filtertrommel fließt, werden die enthaltenen Feststoffe in den segmentartigen Ausschnitten der Filtertrommel zurückgehalten. Das gereinigte Wasser verlässt den Filter durch den Reinwasseraustritt.
Eine Differenzdruckmessung zwischen Rohwasser-Eintritt und Reinwasser-Austritt erkennt den Verschmutzungsgrad des Filters. Sobald ein definierter Differenzdruck erreicht ist oder die Zeitsteuerung es vorgibt, startet der Rückspülprozess automatisch.
Die motorbetriebene Rückspülarmatur öffnet sich und erzeugt Atmosphärendruck in der Rückspülleitung sowie im Spülarm. Der reinwasserseitige Überdruck spült zurückgehaltene Feststoffe entgegen der Filtrationsrichtung aus dem System.
Der Spülarm dreht sich mit den befestigten Spülschuhen und sorgt für eine 100%ige Abreinigung des Filterkorbs. Nach 15–20 Sekunden endet der Spülvorgang automatisch, und die Rückspülarmatur schließt.
Während der gesamten Rückspülung bleibt die Filtration aktiv, sodass der Reinigungsprozess ohne Unterbrechung der Wasseraufbereitung erfolgt.
Präziser Aufbau des
Rückspül-Trommelfilters HP

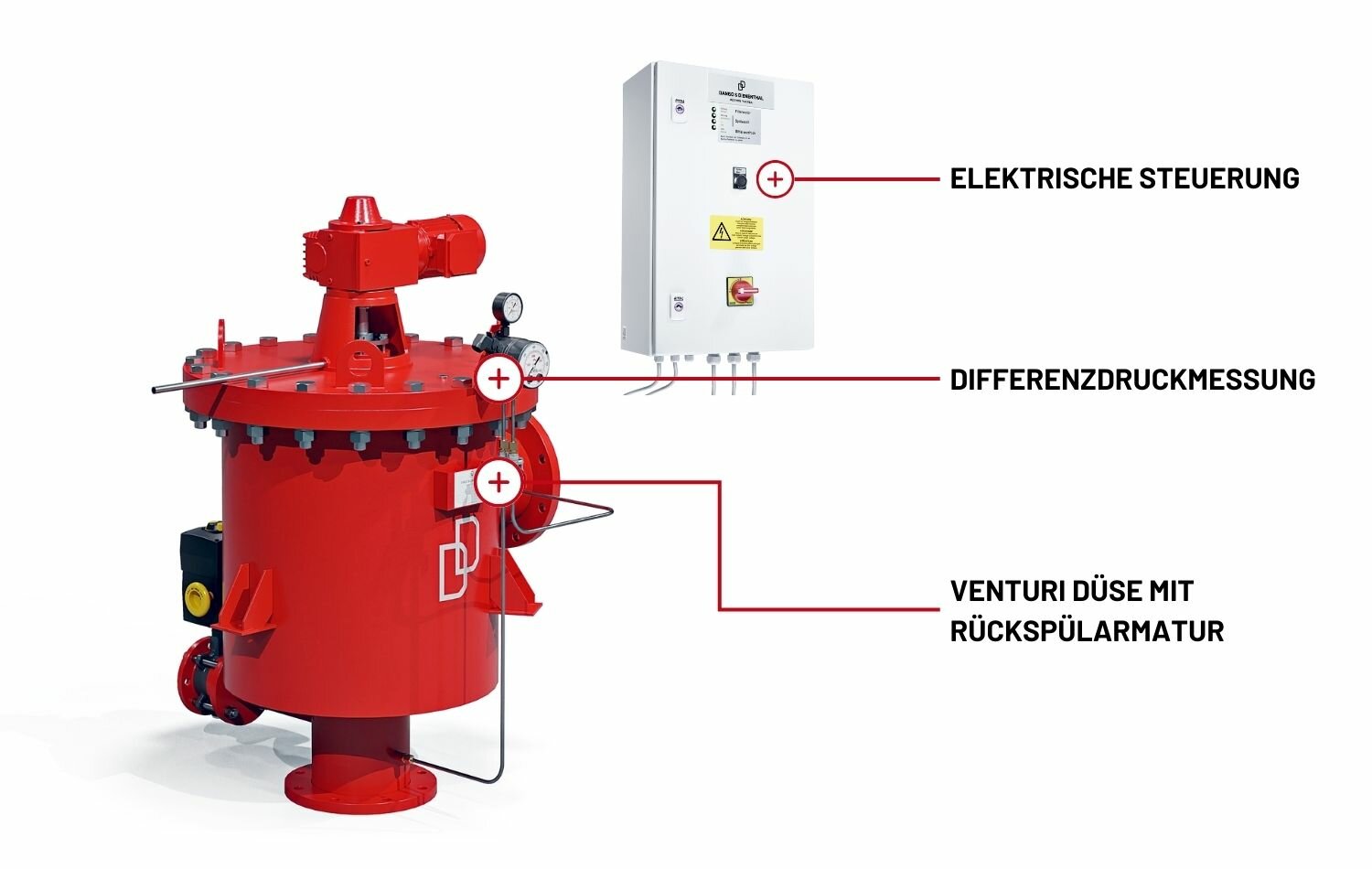

Filterkomponenten

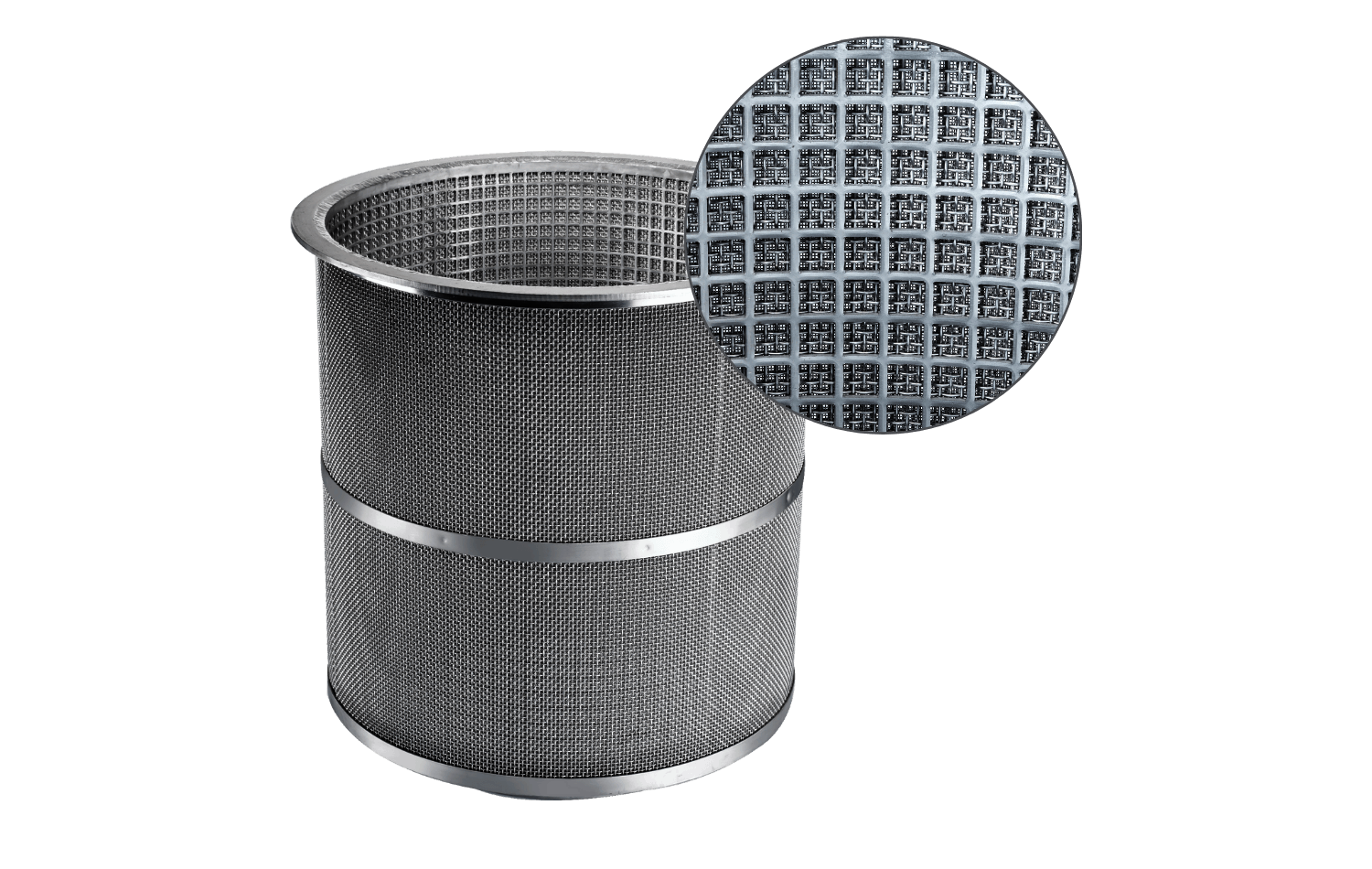

Das Filterelement
Das Drahtgewebe besteht aus einer robusten Sandwich-Bauweise mit zwei Stützgeweben, die eine hohe Nettofilterflächenausnutzung ermöglichen. Es ist in verschiedenen Edelstahlgüten erhältlich und bietet Filterfeinheiten ab 5 μm für eine präzise Filtration. Dank 100 %iger Abreinigung der gesamten Filterfläche bleiben Differenzdrücke stabil. Das senkt je nach Betriebsbedingungen bis zu 30 % der Energiekosten und steigert die Nachhaltigkeit Ihrer Anlage.
Die Spülschuhe
Die beiden gegenüberliegenden Spülschuhe sind am Spülarm im Inneren des Filters befestigt. Während des Spülvorgangs dreht diese Vorrichtung und das Filterelement wird gereinigt. Die Spülschuhe sind korrosionsbeständig und leicht austauschbar.
Elektrische Steuerung
Die Steuerung des Filters erfolgt automatisch über Zeit- oder Differenzdruckmessung. Das System kann Signale an das kundenseitige Prozessleitsystem (PLS) senden, um Betriebsbereitschaft, Spülvorgänge oder Störungen zu melden.
Differenzdruckmessung
Eine optische Anzeige zeigt den Betriebs- und Differenzdruck an. Es gibt zwei einstellbare Schaltkontakte, die die Filterspülung auslösen oder eine Alarmmeldung aktivieren können.
Venturi-Düse mit Rückspülarmatur
Die Venturi-Düse wird kundenspezifisch ausgelegt, um die Spülwassermenge optimal zu regulieren und Druckschwankungen im Rohrnetz zu vermeiden. Dank ihrer Effizienz reduziert sie den Spülwasserverbrauch um bis zu 70 %, halbiert Entsorgungskosten und schont das Ökosystem am Einsatzort. Die Rückspülarmatur ist standardmäßig elektrisch oder pneumatisch ansteuerbar.
