PLATTENFILTER
Massiver Inlinefilter für die Grobfiltration in Industrien
Kompakter Grobfilter zur Fest-Flüssig-Trennung in automatischer oder manueller Ausführung
Plattenfilter von DANGO & DIENENTHAL bieten eine effiziente Fest-Flüssig-Trennung für industrielle Filtration und Wasseraufbereitung. Durch ihre robuste Bauweise, einfache Installation und wartungsfreundliche Konstruktion tragen sie zur Reduzierung der Betriebskosten bei - die optimale Filtertechnik zur Partikelabscheidung.
Unsere Hochleistungsfilter für industrielle Prozesse sind in verschiedenen Größen und Konfigurationen erhältlich und lassen sich individuell anpassen. Neben standardisierten Filtrationslösungen bieten wir maßgeschneiderte Filtersysteme für die Industrie. Unsere Experten unterstützen Sie gerne bei der Auswahl des passenden Filtersystems für Ihre industrielle Anwendung.
Produkt anfragen
Jetzt Broschüre herunterladen
Technische Daten
Durchflussmenge
max. m³/h
Filterfeinheit
> µm
Betriebsdruck
1,5 bis bar
Flansche
DN 80 bis
Automatische Reinigung
Ja
Filtergehäuse
Guss, GFK
Vorteile
Der Industriefilter bietet einen separaten Stauraum für abgeschiedene Feststoffe, wodurch diese sich nicht direkt auf das Filterelement auswirken. Grobe und schwere Partikel werden separat gesammelt, ohne das Filterelement zu verstopfen. Damit vermeiden Sie Blockaden im Filter, verlängern die Betriebszeiten und reduzieren den Wartungsaufwand um bis zu 40 %.
Dank des Gehäusedeckels mit Haltegriff lässt sich das Filterelement in weniger als 15 Minuten austauschen – ohne komplizierten Ausbau. Die durchdachte Konstruktion mit festem Schmutzsammelbehälter und ohne bewegliche Einbauten reduziert zusätzlich den Verschleiß. So sparen Sie bis zu 90 % Arbeitsaufwand, bis zu 20 % Wartungskosten und rund 86.000 € über die Lebensdauer.
Die kompakte Inlinebauweise ermöglicht eine einfache Installation des Filters in bestehende Systeme, ohne aufwendige Anpassungen oder größere Umbauten. Zudem kann der Plattenfilter flexibel auf der Saugseite der Pumpe installiert werden, wodurch empfindliche Pumpensysteme geschützt und deren Lebensdauer verlängert wird.
Das verschleißarme Design ohne bewegliche Teile sowie das widerstandsfähige Monolith-Graugussgehäuse mit silikatbasierter Gusshaut sorgen für maximale Beständigkeit gegenüber äußeren und medieninduzierten Einflüssen. Das verlängert die Lebensdauer Ihrer Filteranlage, senkt Betriebskosten um bis zu 30 % und halbiert Entsorgungskosten.
Die höhengleiche Inlinebauweise ermöglicht eine einfache und zeitsparende Installation – ganz ohne Umverlegung der Rohrleitungen. Damit senken Sie Ihre Planungs- und Installationskosten um 30–40 % und gewinnen bis zu zwei Tage für die Inbetriebsetzung Ihrer Anlage.
Die vormontierte und getestete Plug-and-Play-Einheit ermöglicht eine direkte Inbetriebnahme ohne zusätzlichen Verdrahtungs- oder Testaufwand vor Ort. Dadurch ist Ihre Anlage bis zu 40 % schneller einsatzbereit, Installationsfehler werden minimiert und die Gesamtkosten deutlich reduziert.
Besonderheiten des
Plattenfilters
Innovative Filtrationstechnologie für maximale Effizienz
Individuelle Lösungen
Für spezielle Kundenanforderungen werden maßgeschneiderte Sonderlösungen zur Fest-Flüssig-Trennung entwickelt. Diese können sich auf spezielle Materialien, individuelle Baugrößen oder anwendungsspezifische Anpassungen beziehen. So wird sichergestellt, dass der Wasserfilter perfekt in das bestehende System integriert werden kann und die bestmögliche Filtrationsleistung für Ihre industrielle Anwendung erbringt.
Flexible Reinigung
Der Filter lässt sich je nach Betriebsanforderung manuell oder vollautomatisch reinigen. Die manuelle Reinigung ist besonders kostengünstig bei einfachen Anwendungen, während die automatische Rückspülung – gesteuert durch ein Steuerungssystem – für kontinuierliche Filtration sorgt. So steigern Sie gezielt die Betriebseffizienz in Ihrem Unternehmen bei maximaler Flexibilität.
Umfassender Schutz sensibler Systeme
Unsere Filtersysteme schützen zuverlässig industrielle Komponenten wie Plattenwärmetauscher, Spritzdüsen, Rohrsysteme, Pumpen und Mikrofiltrationsanlagen. Sie tragen zum Umweltschutz bei, indem sie Endprodukte und Wasserressourcen vor Verunreinigungen bewahren. Dank hoher Filtrationsleistung eignen sie sich für Kühl-, Fluss-, Meer- und Ballastwasser, Prozesswasser, Öle, Emulsionen sowie von Muscheln befallene Gewässer. Auch Trink- und Ablaufwasser lassen sich effektiv reinigen. So gewährleisten sie eine nachhaltige Nutzung und zuverlässige Fest-Flüssig-Trennung.
Die Rückspülfunktion des Plattenfilters
Optimierte Rückspültechnik für eine durchgehende Filtration
WARUM EINE RÜCKSPÜLFUNKTION?
Eine Rückspülfunktion sorgt für die kontinuierliche Reinigung des Filterelements und verhindert dessen Verstopfung. Die Differenzdruckmessung erkennt den Verschmutzungsgrad und aktiviert bei Bedarf den Rückspülprozess. Dadurch bleibt die Filtration dauerhaft effizient, ohne dass ein manueller Eingriff erforderlich ist.

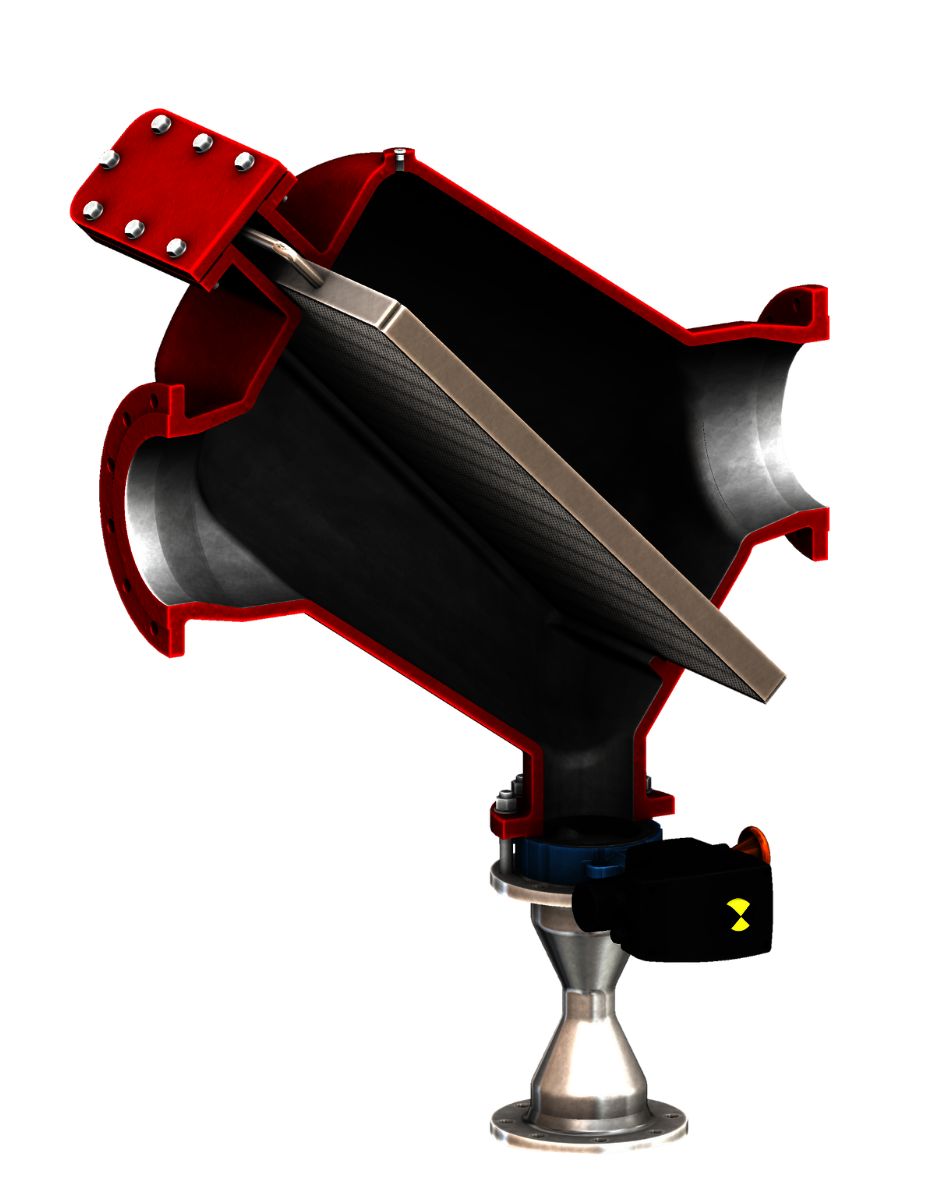

WIE FUNKTIONIERT DIE RÜCKSPÜLUNG?

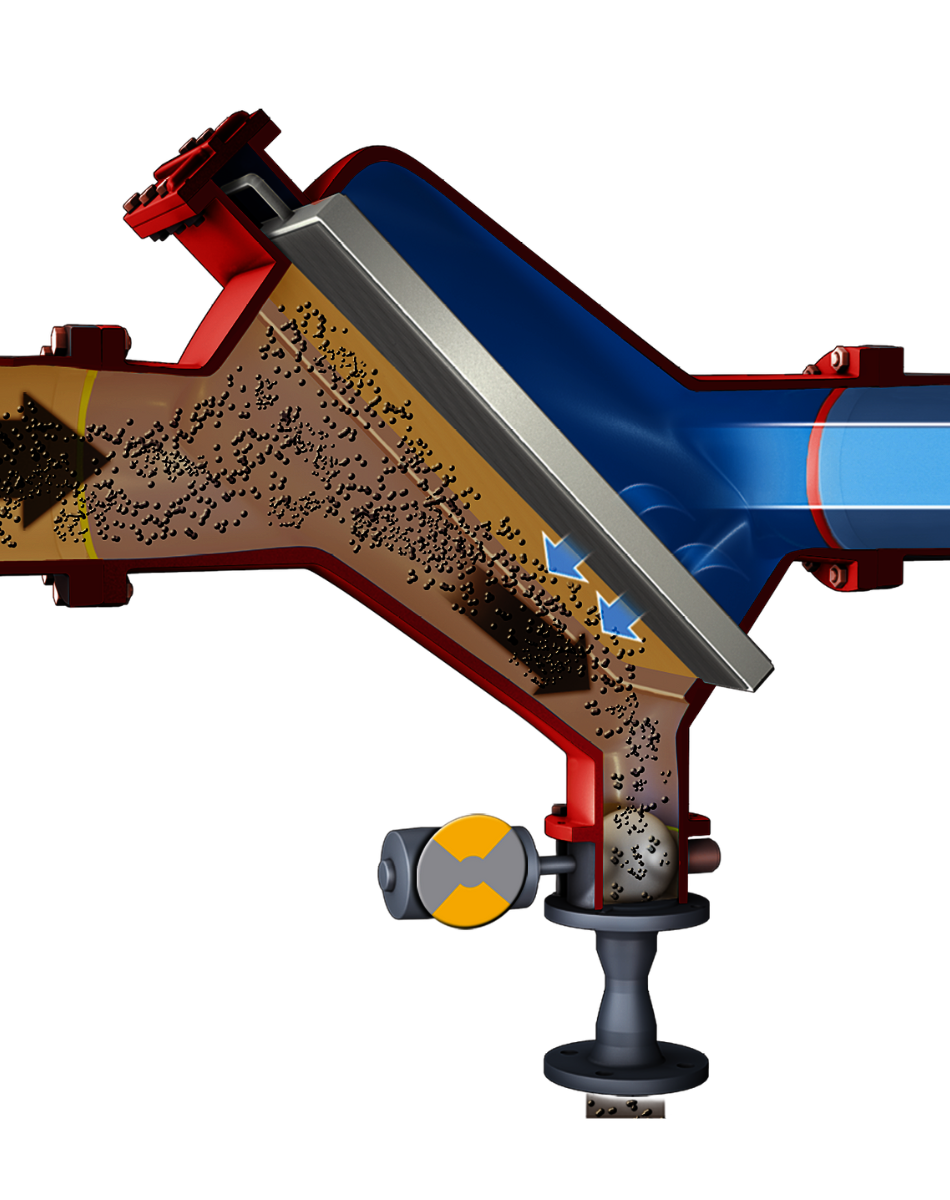

Sobald der definierte Differenzdruck erreicht ist, öffnet sich die motorbetriebene Rückspülarmatur. Die hohe Strömungsgeschwindigkeit spült Schmutzpartikel aus dem Filter. Nach dem Bernoullischen Gesetz entsteht ein Unterdruck, der Reinwasser entgegengesetzt der Filtrationsrichtung durch das Filterelement leitet und angesammelte Partikel entfernt. Nach 15–20 Sekunden endet der Prozess automatisch, ohne die Grobfiltration zu unterbrechen.
Der Filtrationsprozess des Plattenfilters

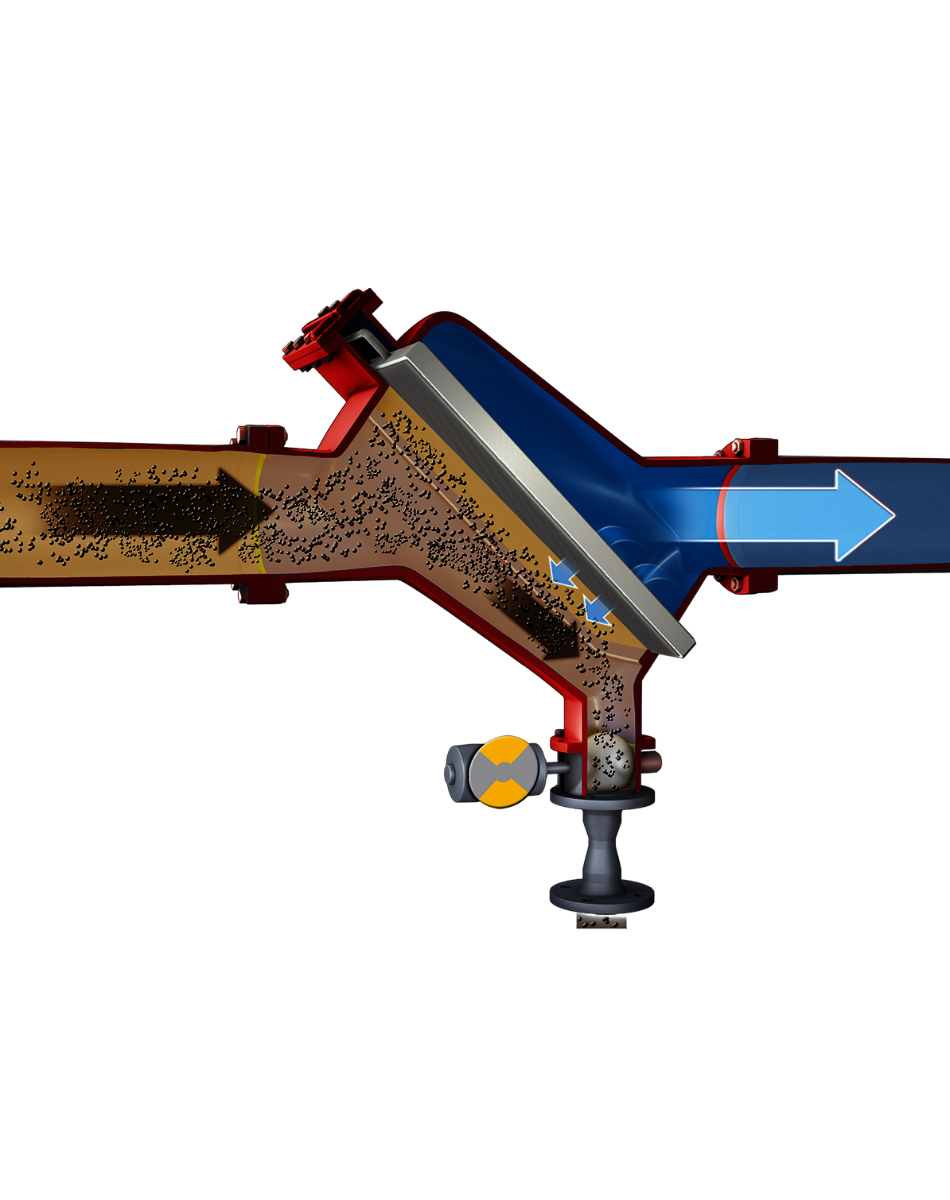

Das Rohwasser gelangt über den Eintrittsflansch in den Filter und durchströmt das Filterelement.
Schmutzpartikel werden zuverlässig herausgefiltert, während gereinigtes Wasser auf der Reinwasserseite austritt. Gröbere Partikel setzen sich im Schmutzsammelbereich ab.
Eine Differenzdruckmessung überwacht kontinuierlich den Verschmutzungsgrad des Filterelements. Bei Erreichen eines definierten Grenzwerts wird die Rückspülung automatisch aktiviert.
Die motorbetriebene Rückspülarmatur öffnet sich, wodurch eine hohe Strömungsgeschwindigkeit erzeugt wird. Festgesetzte Schmutzpartikel lösen sich und werden über den Spülwasseraustritt ausgespült.
Nach dem Bernoullischen Gesetz entsteht ein Unterdruck vor dem Filterelement, wodurch Reinwasser entgegengesetzt zur Filtrationsrichtung strömt und verbliebene Partikel effektiv entfernt.
Nach 15–20 Sekunden schließt sich die Rückspülarmatur automatisch. Die Filtration bleibt während des gesamten Prozesses aktiv, sodass der kontinuierliche Betrieb sichergestellt ist.

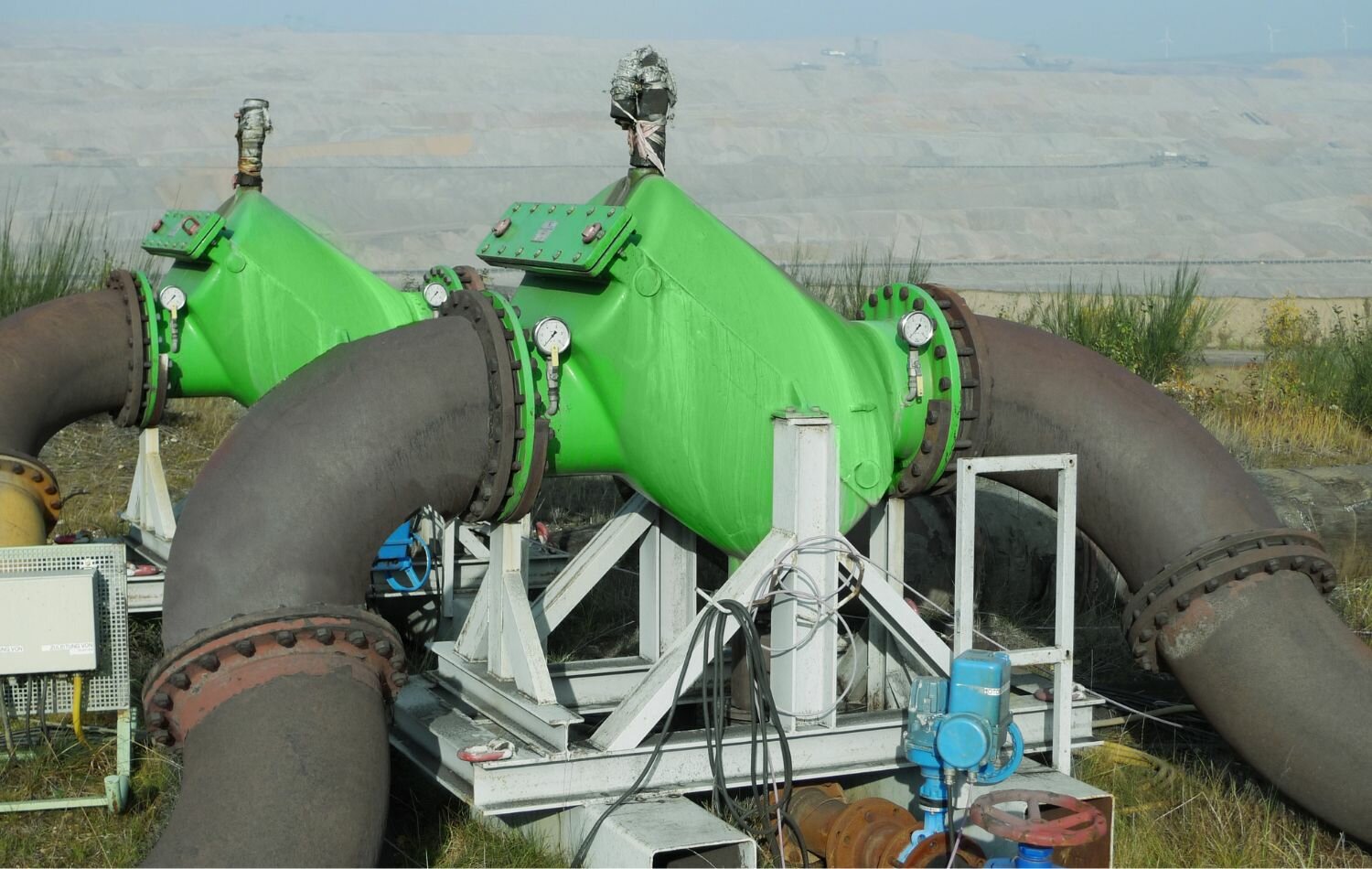

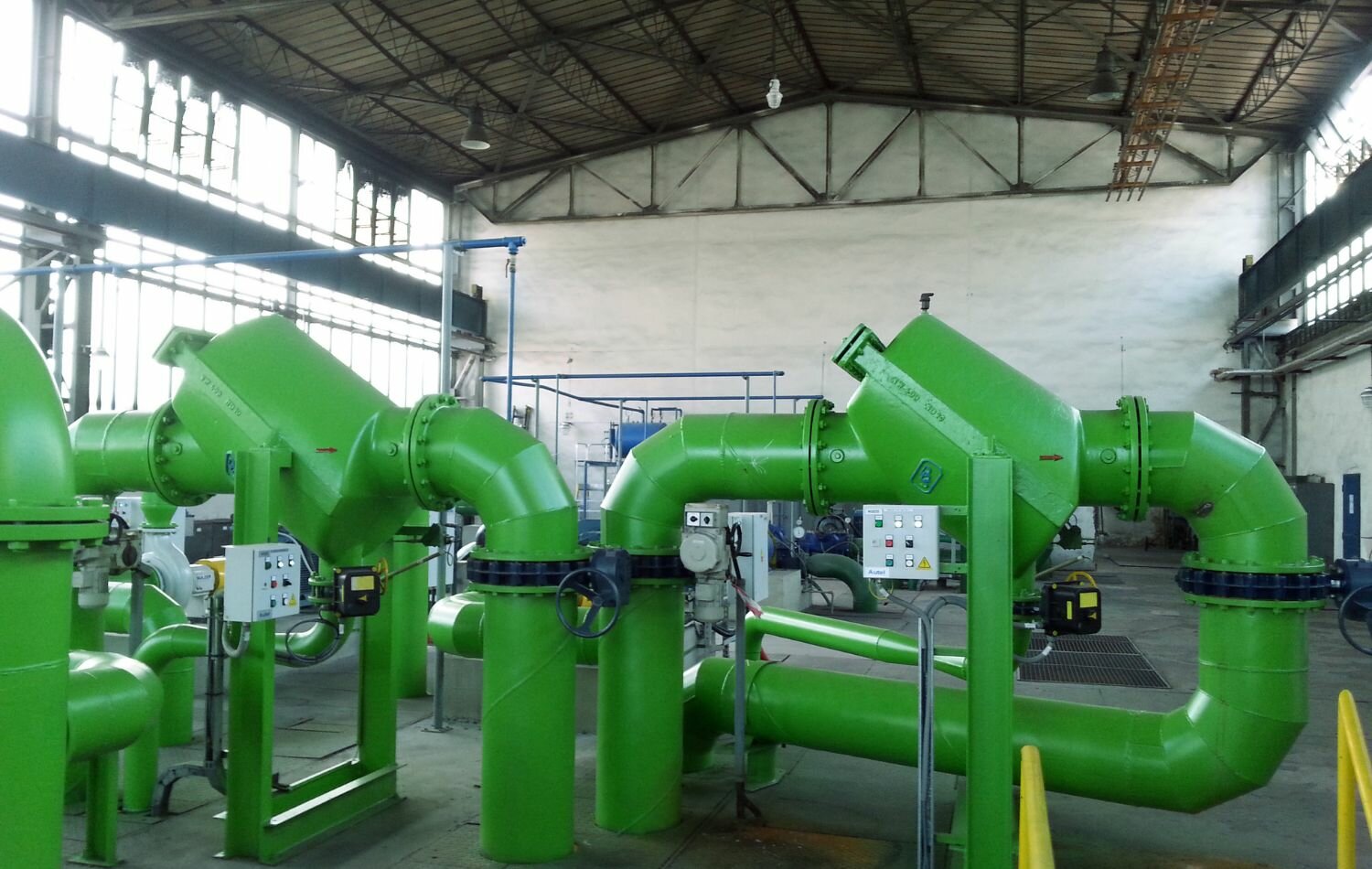

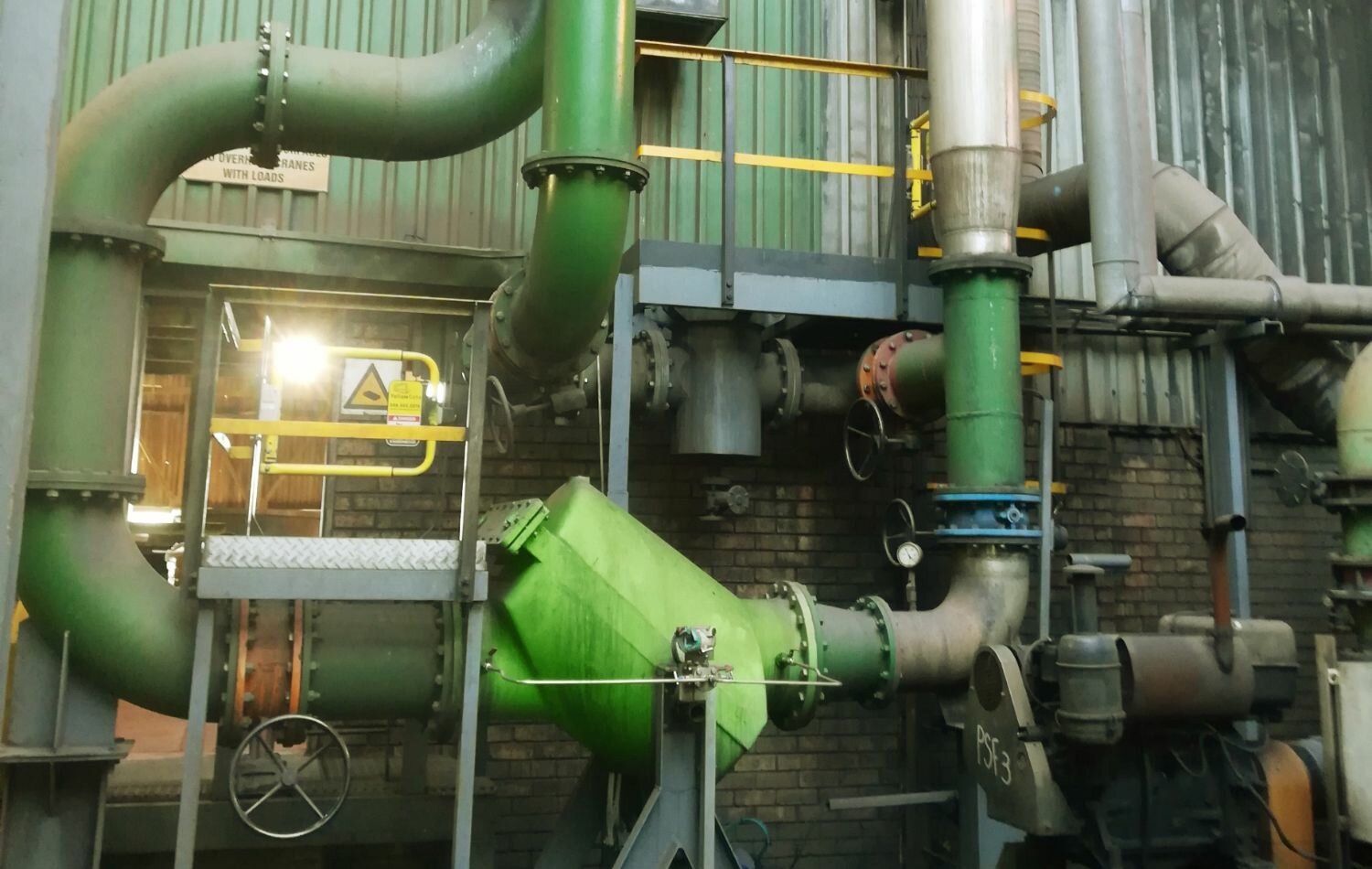

Der Plattenfilter in Aktion

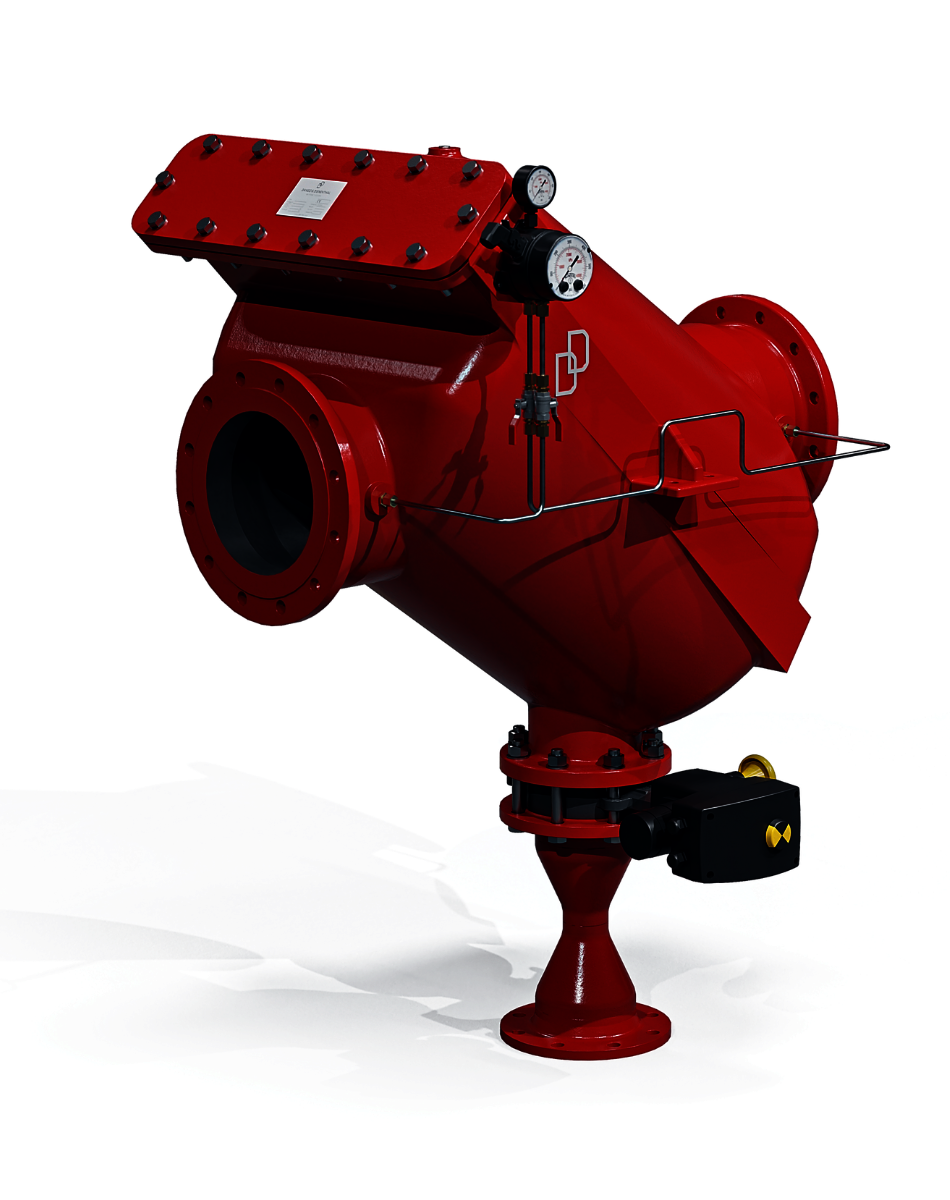

Stabiler Aufbau des Plattenfilter

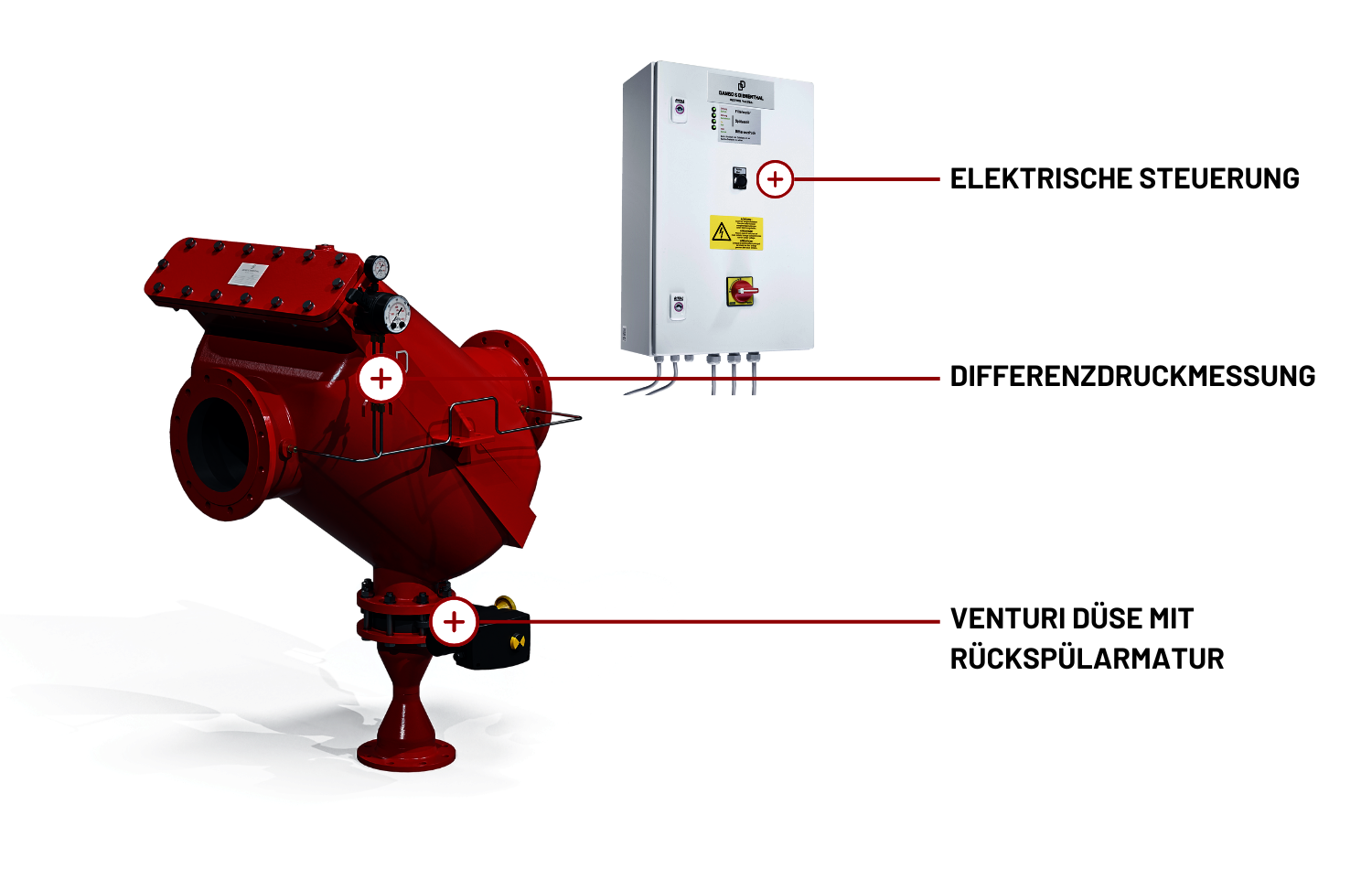

Filterkomponenten

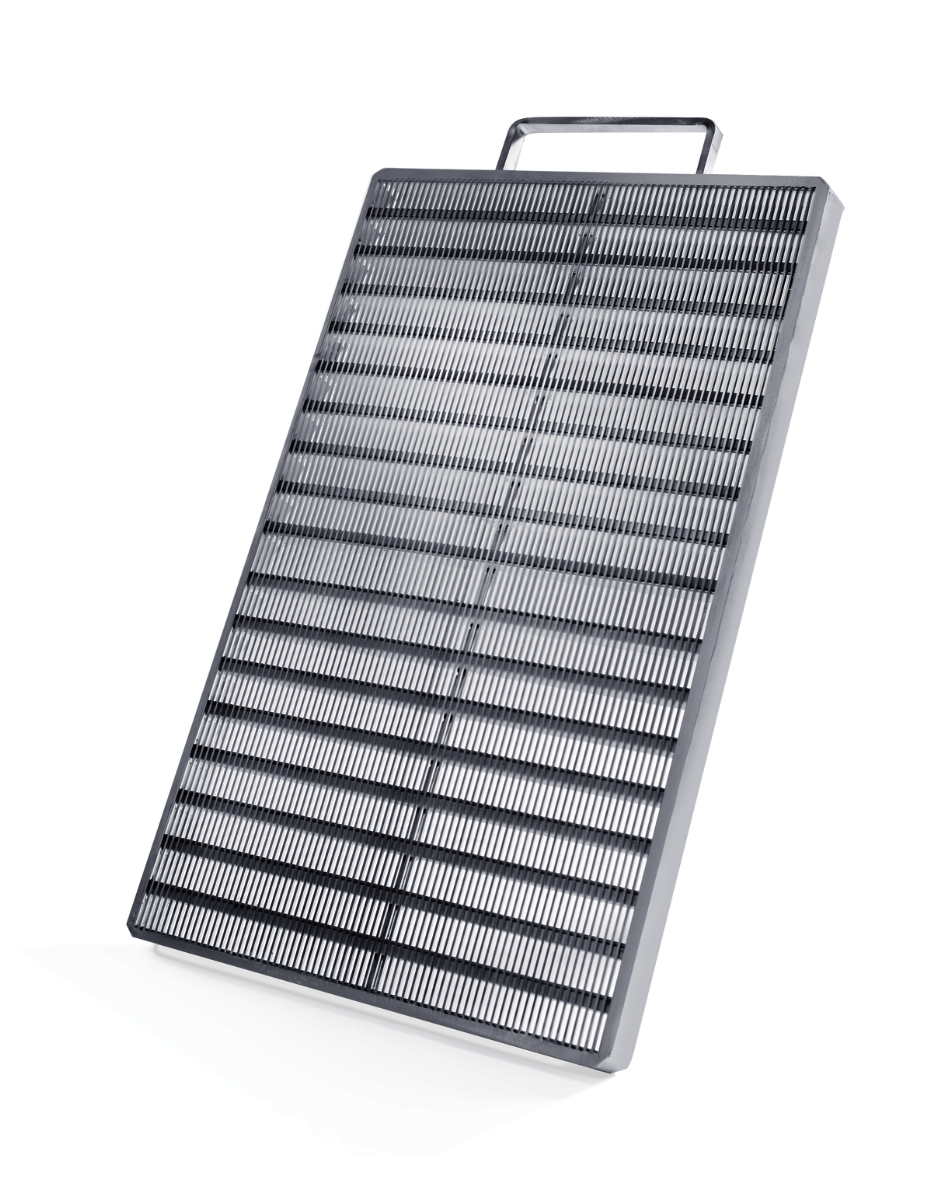

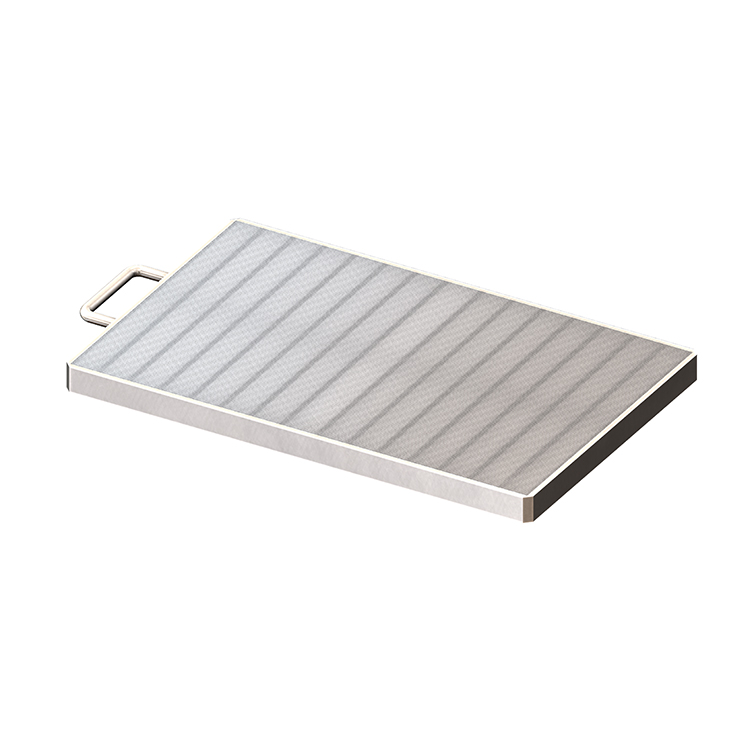

Das Filterelement

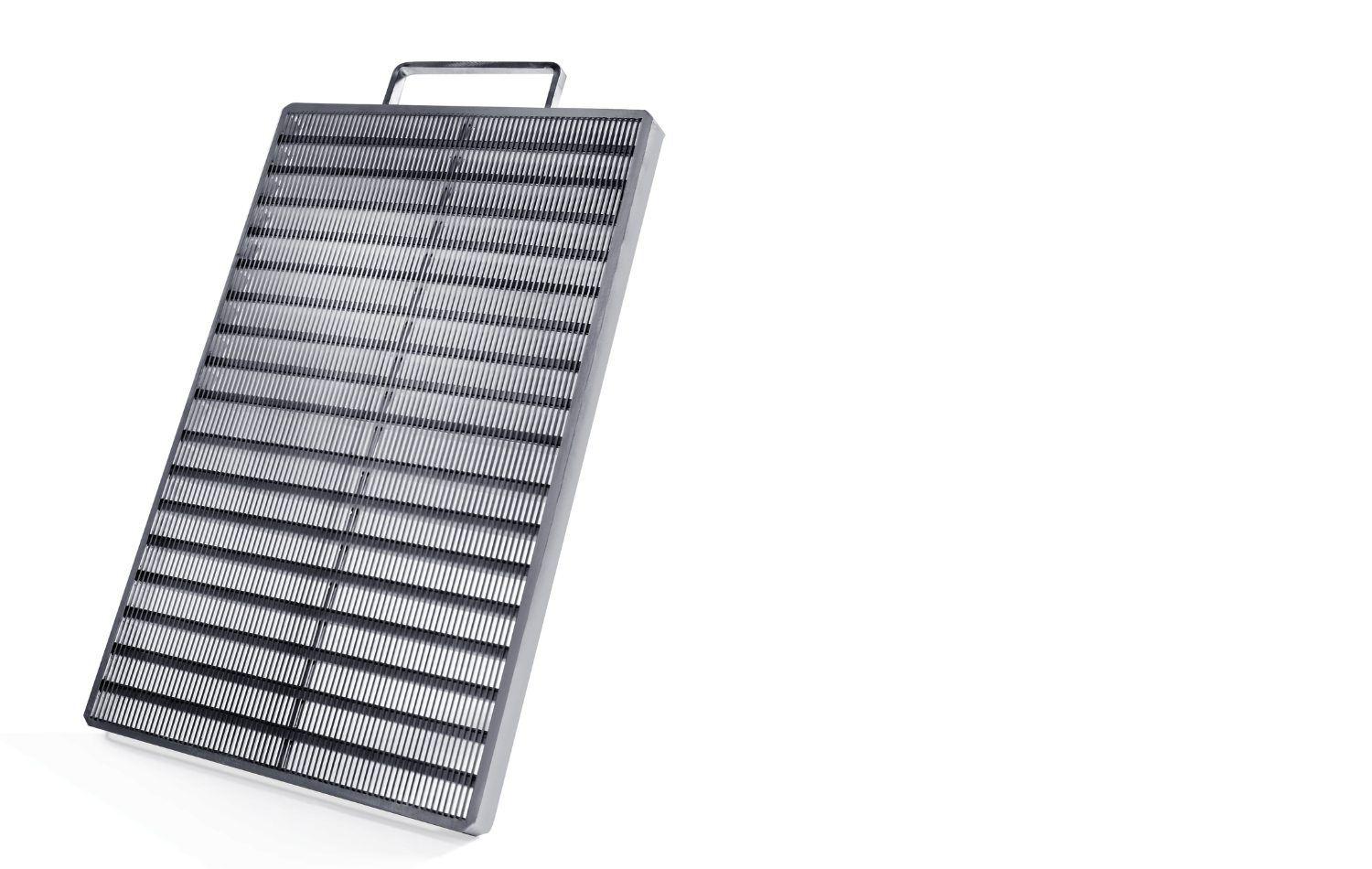

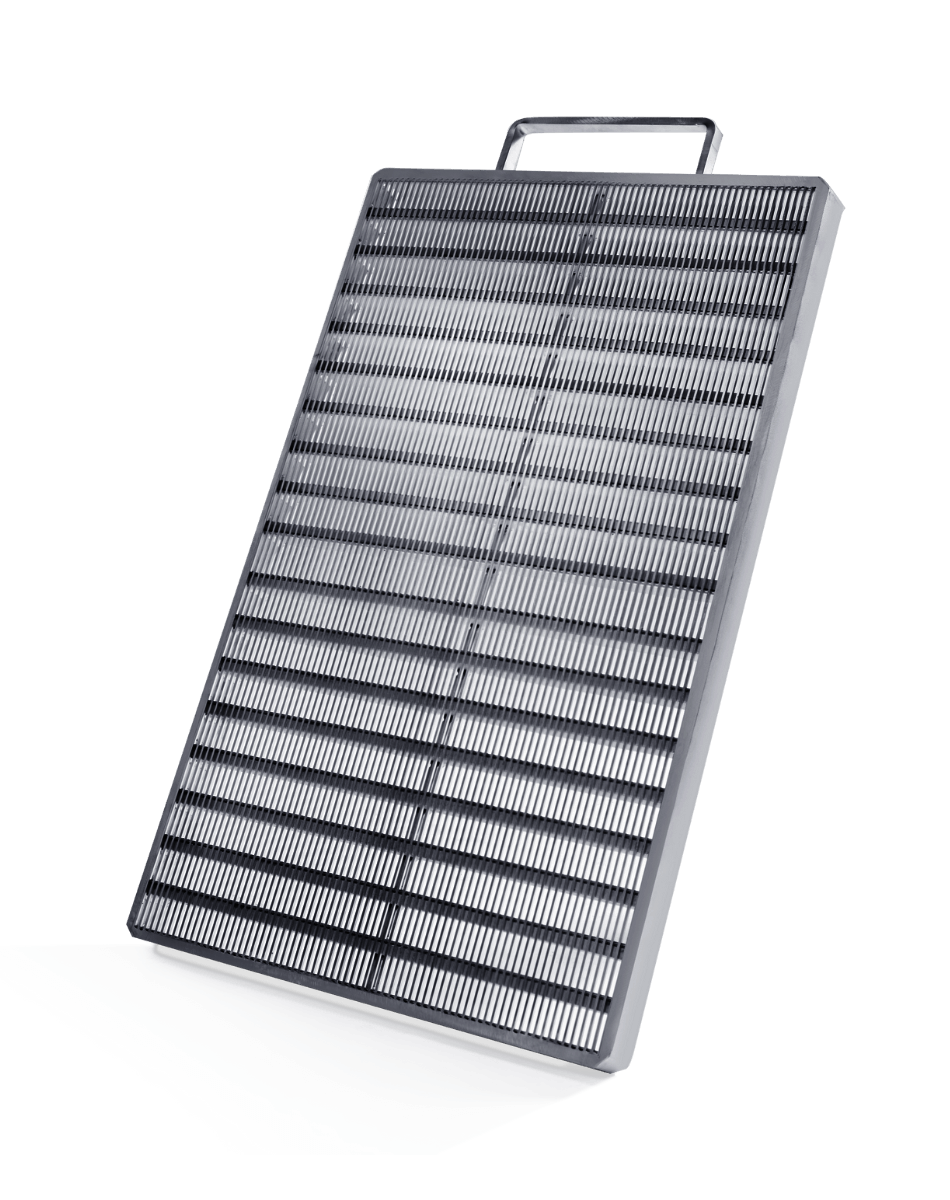

Das Filterelement ist aus einer verstärkten Spaltsiebkonstruktion gefertigt, wodurch es selbst hohen Differenzdrücken standhält. Dank des integrierten Handgriffs lässt es sich bei Inspektionen schnell und mühelos aus dem Filtergehäuse entnehmen. Je nach Anforderung kann das Filterelement in verschiedenen Edelstahlgüten ausgeführt werden, um eine optimale Beständigkeit und Filtrationsleistung zu gewährleisten.

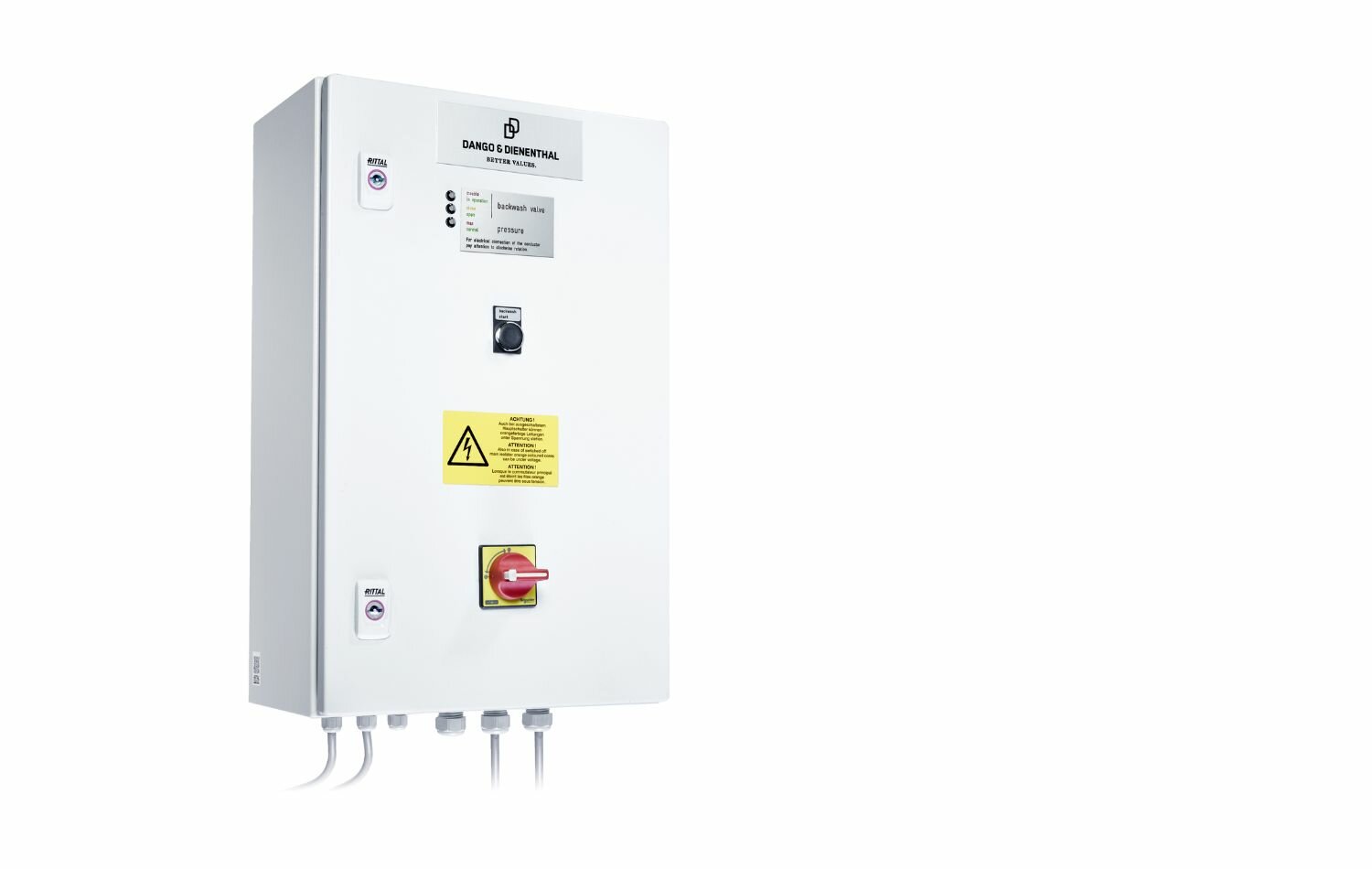

Elektrische Steuerung
Der Rückspülprozess wird automatisch eingeleitet – entweder zeitgesteuert oder in Abhängigkeit vom Differenzdruck. Dies ermöglicht einen vollautomatischen Filterbetrieb. Die Standardsteuerung kommuniziert mit dem kundenseitigen Prozessleitsystem (PLS) und bietet folgende Signale:
- Sammelstörung
- Betriebsbereitschaft
- Filter in Spülung
- Externe Auslösung der Filterrückspülung
- Externe Freigabe der Filterrückspülung

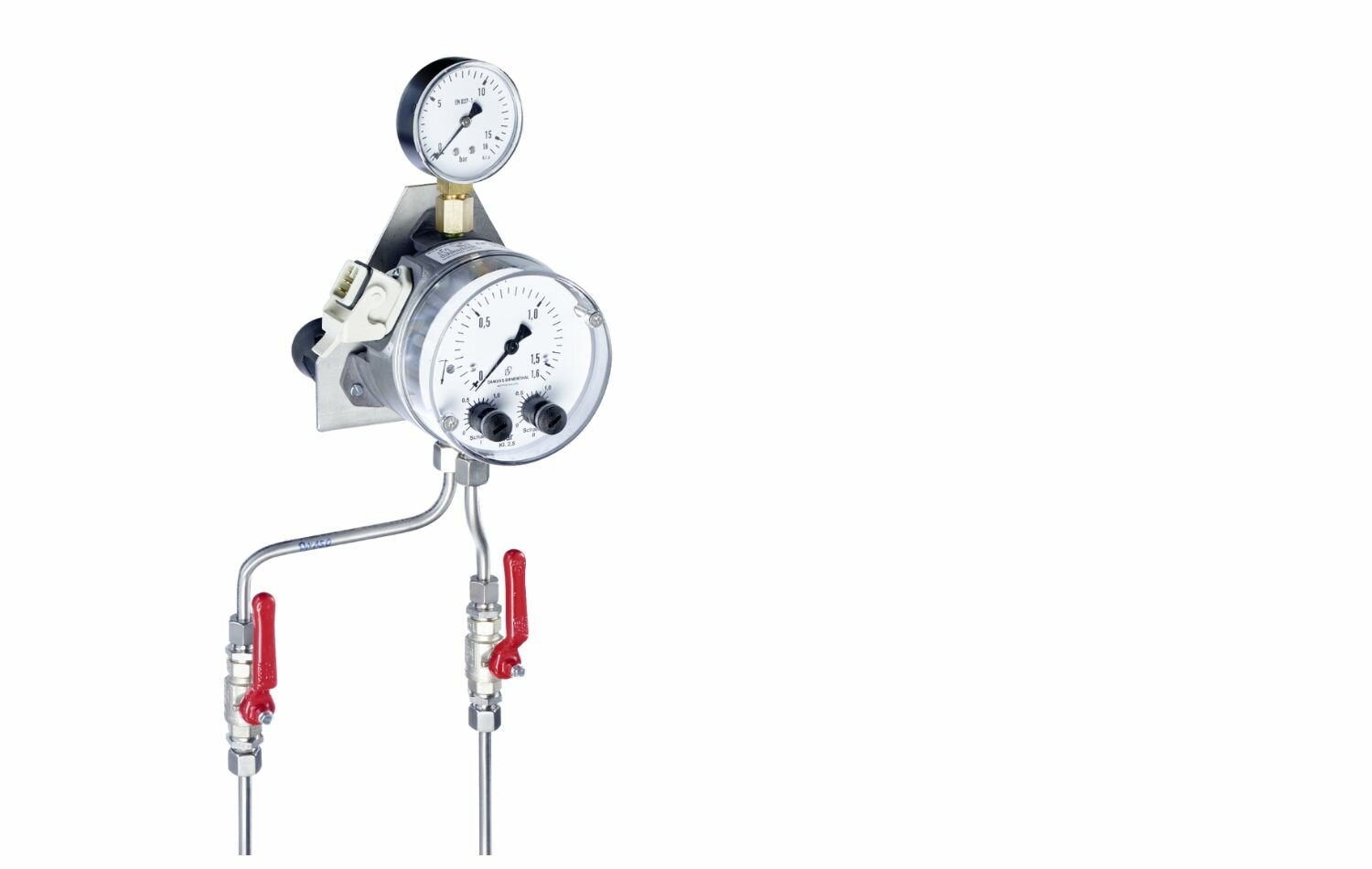

Differenzdruckmessung
Der sehr geringe Differenzdruck im sauberen Zustand ermöglicht den geschützten Einbau einer Pumpe auf der Saugseite – ohne Vorfiltration. Grobe Partikel werden ferngehalten, was den Verschleiß der Pumpe minimiert. Eine integrierte Differenzdruckmessung mit optischer Anzeige und frei einstellbaren Schaltkontakten sorgt zusätzlich für eine präzise Überwachung, automatische Spülung und Alarmmeldung bei kritischen Druckverhältnissen. So verlängern Sie die Lebensdauer Ihrer Pumpe um bis zu 5 Jahre und steigern die Wirtschaftlichkeit Ihrer Anlage.

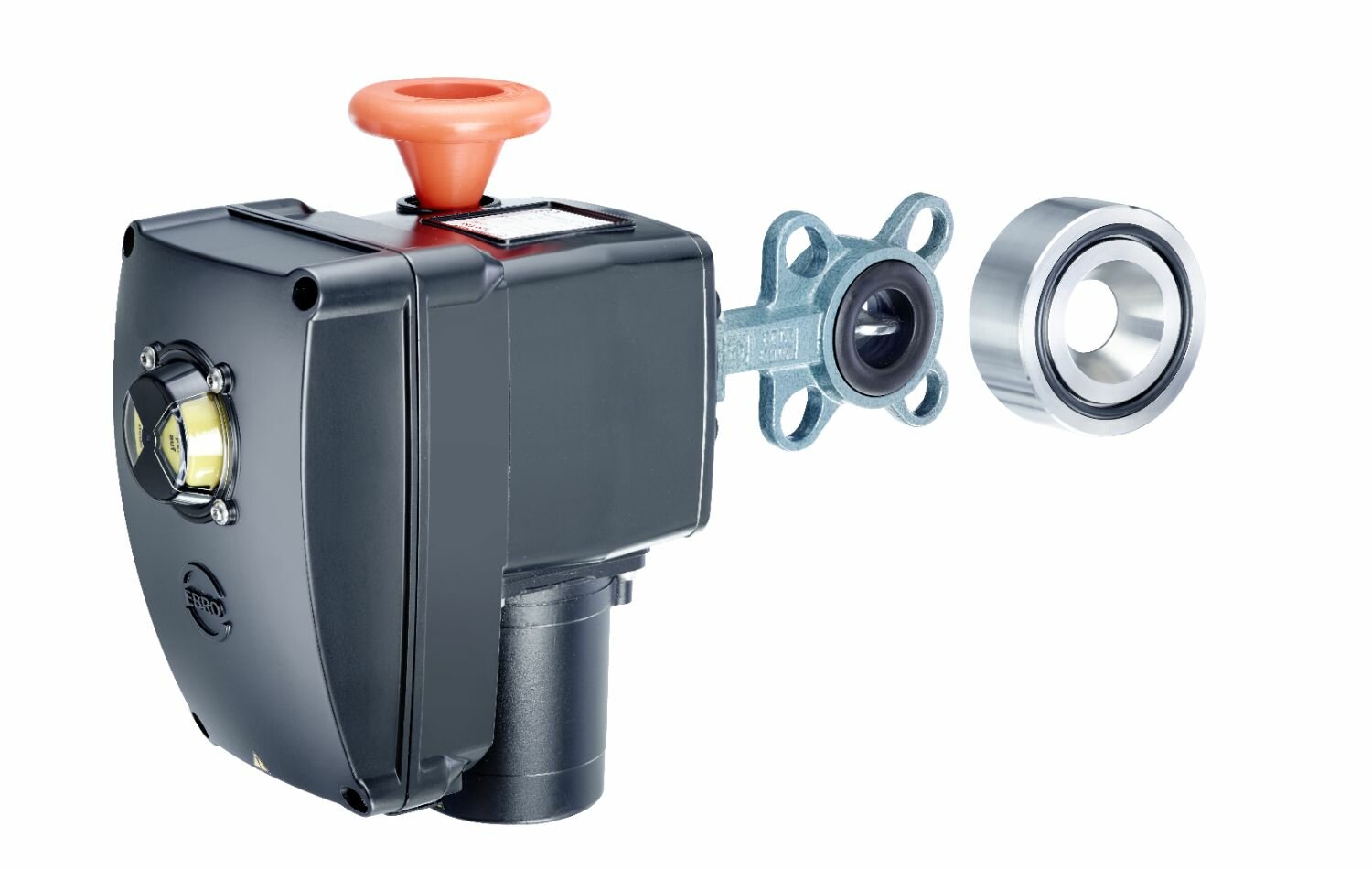

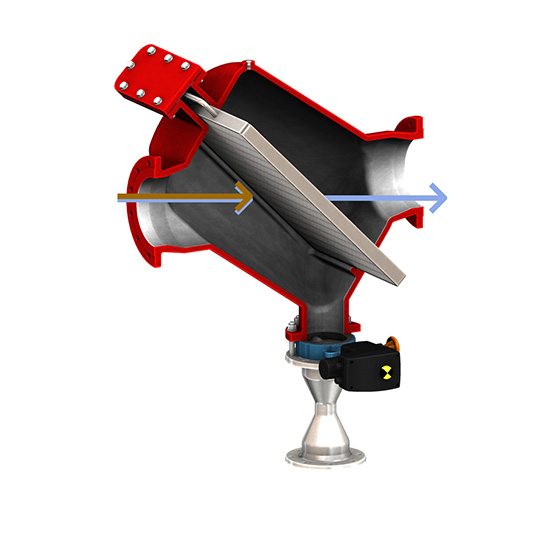

Venturi-Drüse mit Rückspülarmatur
Die Venturi-Düse wird speziell auf die Betriebsbedingungen des Kunden abgestimmt, um eine optimale Spülwassermenge zu gewährleisten und Druckschwankungen im Rohrleitungsnetz zu vermeiden. Die Rückspüleinrichtung ist standardmäßig mit einem elektrischen oder pneumatischen Stellantrieb ausgestattet, wodurch eine präzise und zuverlässige Steuerung des Rückspülvorgangs sichergestellt wird.
