JET FILTER
Automatikfilter ohne bewegliche Teile für Fest-Flüssig Trennung
Effiziente Industrie-Filtrationstechnologie für die zuverlässige Fest-Flüssig-Trennung
Der JET Filter ist ein hochentwickelter Industrie-Inlinefilter zur Fest-Flüssig-Trennung, der sich durch seine innovative, patentierte Bauweise auszeichnet. Das verschleißarme Design bietet maximale Zuverlässigkeit und Effizienz beim Filtrationsverfahren, selbst unter anspruchsvollen Bedingungen. Seine Wasserfiltrationsleistung ermöglicht hohe Durchsatzmengen bei minimalen Spülwasserverlusten.
Dank der flexiblen Inlinebauweise mit beliebiger Einbaulage - horizontal oder vertikal - lässt sich der Filter platzsparend in nahezu jedes Rohrleitungssystem integrieren ganz ohne aufwendige Anpassungen. Das spart 30–40 % der Umbauplanungs- und Installationskosten und garantiert eine einfache, layoutkompatible Integration.
Produkt anfragen
Jetzt Broschüre herunterladen
Technische Daten
Durchflussmenge
max. m³/h
Filterfeinheit
> µm
Betriebsdruck
1,5 bis bar
Flansche
DN 50 bis
Automatische Reinigung
Ja
Filtergehäuse
Stahl, Edelstahl, GFK, Kunststoff
Vorteile
Der JET Filter bietet eine Reinigungsgeschwindigkeit von bis zu 10 m/s und sorgt für eine 100 %ige Abreinigung der gesamten Filterfläche – selbst bei wechselnden Schmutzbelastungen. Die konstant hohe Reinigungsleistung ermöglicht eine gleichbleibende Filtrationseffizienz.
Das steigert Ihre Produktivität um bis zu 20 %, verhindert Produktionsunterbrechungen und sorgt für eine dauerhaft stabile Betriebssicherheit. Gleichzeitig minimieren die durchdachte Konstruktion und der geringe Spülwasserverbrauch den Ressourcenbedarf und erhöhen die Gesamtbetriebseffizienz.
Dank der flexiblen Inlinebauweise kann unser Industriefilter schnell und unkompliziert in bestehende Systeme integriert werden – horizontal oder vertikal. Aufwendige Rohrumlegungen entfallen, was bis zu 40 % Installationskosten spart und die Inbetriebnahme um bis zu 2 Tage verkürzt.
Durch maßgeschneiderte Anpassungen ist auch die Integration in komplexe Einbausituationen ohne Umbauten möglich – für eine schnellere Amortisation des Gesamtprojekts.
Der Schmutz wird in einem separaten Behälter gesammelt und zeitgesteuert aus dem System entfernt. Das sorgt für einen stabilen Differenzdruck und verhindert Fehlfunktionen in vor- und nachgelagerten Betriebseinheiten.
Die Filterelemente bestehen aus hochwertigem Edelstahl, und der Industriefilter kommt komplett ohne bewegliche Einbauten aus. Statt eines rotierenden Rückspülarms setzt der D&D-Wasserfilter auf einen Schmutzsammelbehälter mit seitlichem Austritt – das minimiert mechanischen Verschleiß und senkt den Wartungsaufwand deutlich.
So reduzieren Sie die Wartungs- und Überholungskosten über die Lebensdauer des Filters um 15–20 %, erhöhen die Anlagenverfügbarkeit und vermeiden ungeplante Stillstände.
Mit einer intelligenten Steuerung wird der Rückspülprozess zeit- oder differenzdruckabhängig vollautomatisch eingeleitet. Dies ermöglicht einen störungsfreien Dauerbetrieb des Industriefilters zur Fest-Flüssig-Trennung ohne zusätzlichen manuellen Aufwand.
Besonderheiten des
JET Filters
Unser Automatikfilter für jeden Einsatz und jede Branche
Materialvielfalt und Anpassungsfähigkeit des Wasserfilters
Der JET Filter ist in Stahl, Edelstahl, GFK und Kunststoff erhältlich und kann an spezifische Anforderungen jeglicher Branchen angepasst werden. Der Industriefilter bietet in jeder Umgebung die volle Leistung. Das gibt Ihnen Sicherheit bei der Auswahl des richtigen Materials für Ihre Einsatzbedingungen. Maßgeschneiderte Sonderlösungen und die robuste Bauweise machen ihn zur optimalen Wahl für anspruchsvolle Wasserfilter-Systeme in unterschiedlichen Industrien.
Stabiler Differenzdruck: Zuverlässigkeit im gesamten Betrieb
Während des Betriebs bleibt der Differenzdruck konstant, was die Stabilität in Rohrleitungs- und Prozesssystemen gewährleistet. Diese Eigenschaft macht unseren Automatikfilter besonders zuverlässig für sensible Anwendungen mit hohen Anforderungen an die Druckstabilität.
Umfassender Schutz für industrielle Systeme und die Umwelt
Der JET Filter schützt eine Vielzahl sensibler Systemkomponenten wie Plattenwärmetauscher, Pumpen, Spritzdüsen, Rohrsysteme und Gleitringdichtungen vor Schäden und Verunreinigungen. Zusätzlich trägt der Filter zum Umweltschutz bei, indem er Schadstoffe aus Prozessmedien entfernt und die Belastung von Gewässern minimiert.
Vielseitige Anwendungsbereiche für unterschiedlichste Medien
Unser Automatikfilter ist für zahlreiche Medien ausgelegt, darunter Kühl-, Fluss-, Meer- und Ballastwasser sowie Prozess- und Trinkwasser. Auch anspruchsvolle Anwendungen wie Sinter- und Zunderwasser, von mit Muschellarven befallene Gewässer, Öle, Emulsionen und Ablaufwasser werden zuverlässig gefiltert. Diese Vielseitigkeit macht ihn zur idealen Wahl für diverse Branchen und Anwendungen.
Die Rückspülfunktion des JET Filters
Effiziente Rückspülfunktion zur kontinuierlichen Fest-Flüssig-Filtration
WARUM EINE RÜCKSPÜLFUNKTION?
Die Rückspülfunktion ist notwendig, um die Filterelemente effektiv von angesammelten Schmutzpartikeln zu reinigen und deren optimale Funktionalität zu gewährleisten. Sie sorgt dafür, dass der Automatikfilter dauerhaft effizient arbeitet, ohne dass der Betrieb unterbrochen werden muss.

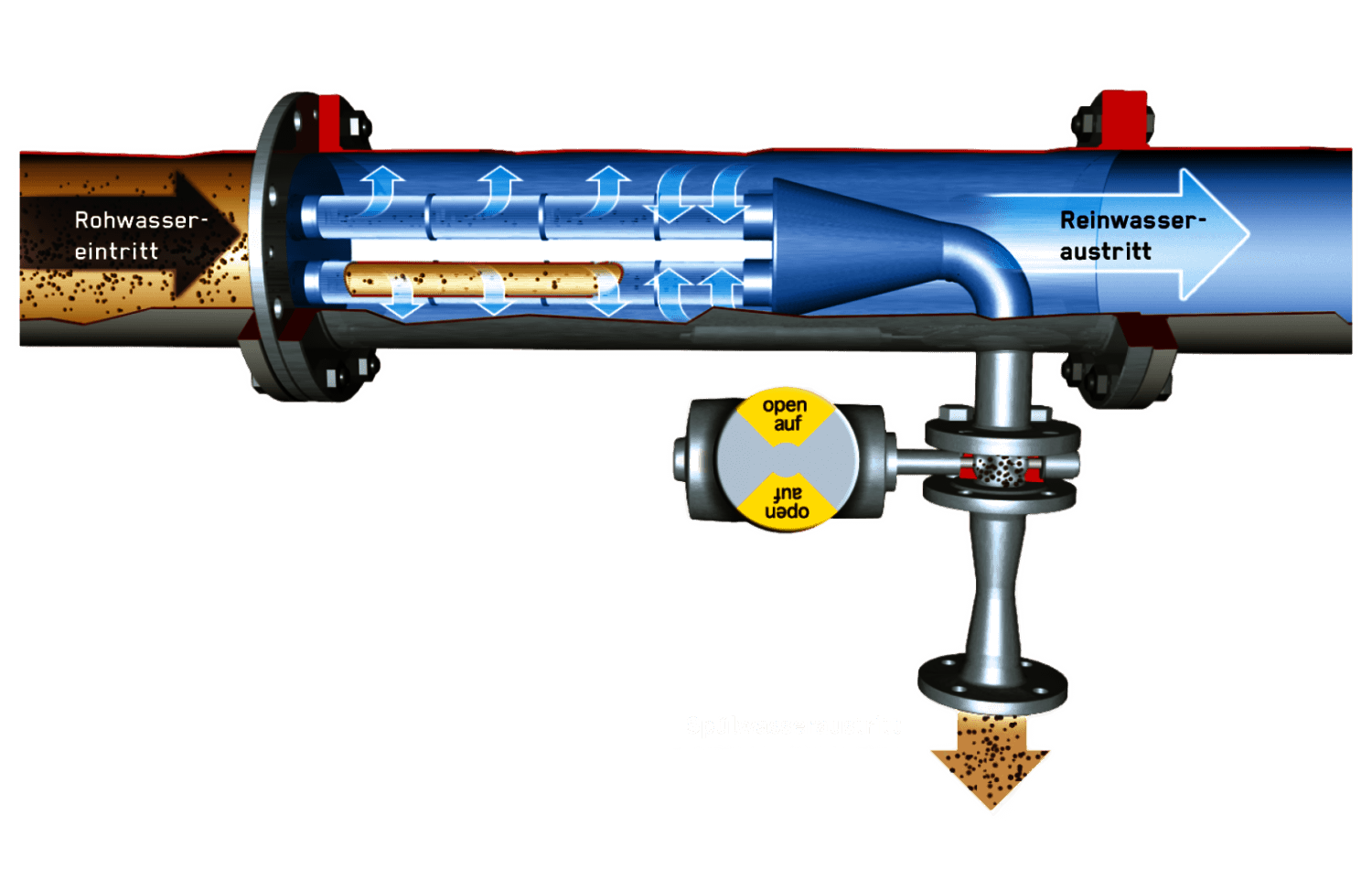

WIE FUNKTIONIERT DIE RÜCKSPÜLUNG?
Die motorbetriebene Rückspülarmatur öffnet sich zu Beginn der Reinigung, und ein geringer Teil des Rohwassers strömt durch die Rückspülöffnung. Dabei werden Schmutzpartikel aus dem Filter gespült. Die axiale Strömungsgeschwindigkeit in den Filterelementen steigt auf bis zu 10 m/s und unterstützt die Reinigung. Ein Unterdruck sorgt zudem dafür, dass Reinwasser von außen nach innen gespült wird. Nach 10–20 Sekunden schließt die Rückspülarmatur automatisch. Die Filtration bleibt während des gesamten Vorgangs ununterbrochen.
Der Filtrationsprozess des JET Filters
In diesem Video werden die einzelnen Schritte des Filtrationsprozesses unseres JET Filters veranschaulicht.
Vom Eintritt des Rohwassers bis zum Austritt des gereinigten Wassers zeigt es den gesamten Ablauf und erklärt die Funktion und Wirkung der automatischen Rückspülung ohne den Filtrationsprozess zu unterbrechen.
Rohwasser strömt über die Klemmplatte in die Filterelemente, wo sich die axiale Strömungsgeschwindigkeit aufgrund der Querschnittsreduzierungen auf 5–7 m/s erhöht.
Im letzten Drittel der Filterelemente wird das Rohwasser nach dem Bernoullischen Gesetz von innen nach außen gefiltert, wobei Schmutzpartikel abgeschieden werden.
Abgeschiedene Partikel werden aufgrund der axialen Strömungsgeschwindigkeit in den Filterelementen von 5–7 m/s in einem konischen Schmutzsammelbehälter gesammelt, während das Reinwasser die Reinwasserseite verlässt.
Die Rückspülung wird bei einem definierten Differenzdruck (Druckunterschied zwischen Roh- und Reinwasserseite) oder über ein Zeitrelais in der elektrischen Steuerung automatisch eingeleitet.
Während der Rückspülung strömt ein geringer Teil des Rohwassers durch die Rückspülöffnung, wodurch Schmutzpartikel aus dem Schmutzsammelbehälter entfernt werden. Die axiale Strömungsgeschwindigkeit in den Filterelementen steigt auf bis zu 10 m/s, unterstützt die Reinigung und garantiert zusätzlich durch einen Unterdruck die Rückspülung von außen nach innen mit Reinwasser.
Während der Rückspülung bleibt die Filtration aktiv. Nach 10–20 Sekunden schließt die Rückspülarmatur, und der Inlinefilter kehrt in den normalen Betriebsmodus zurück.

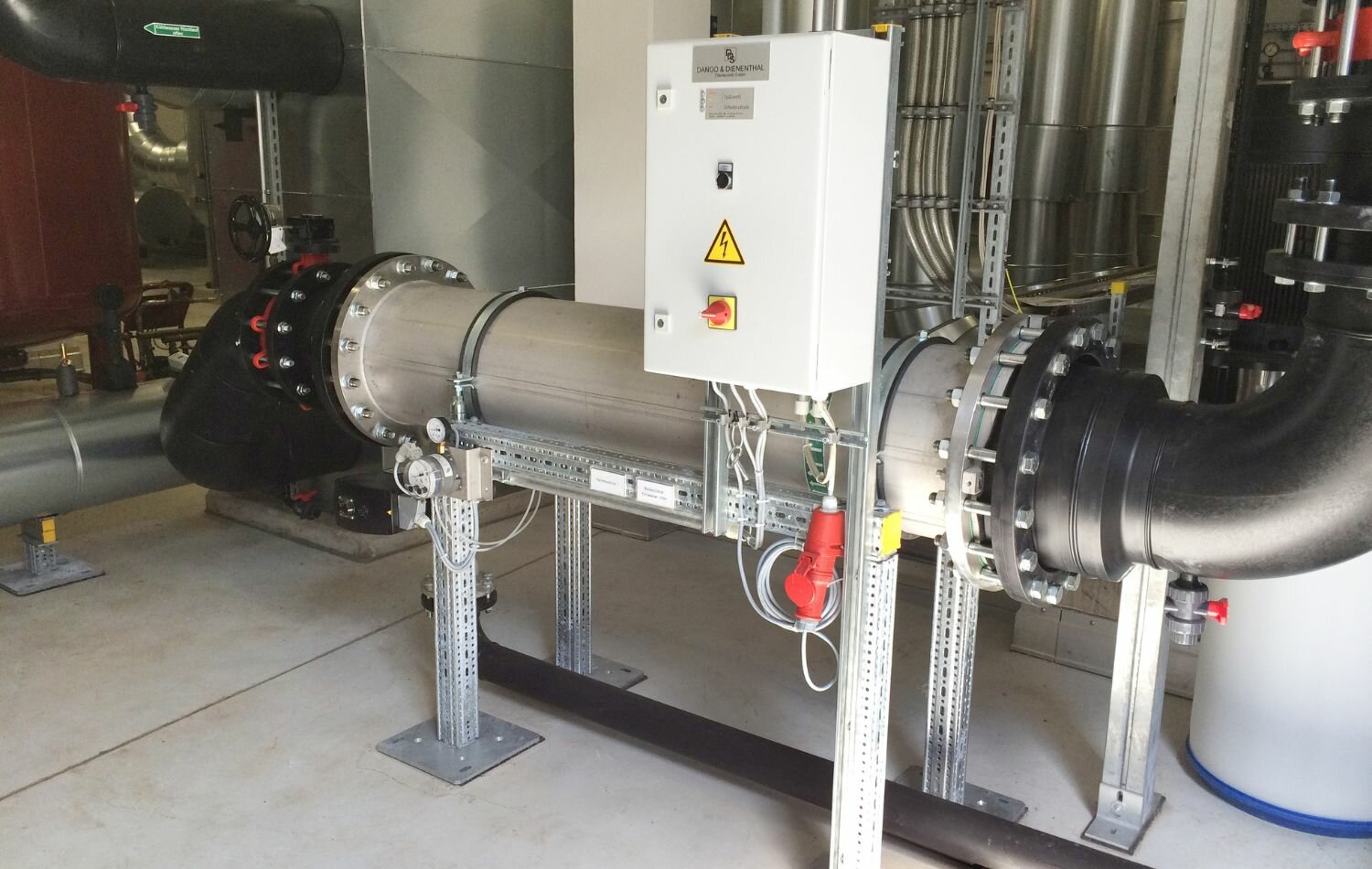

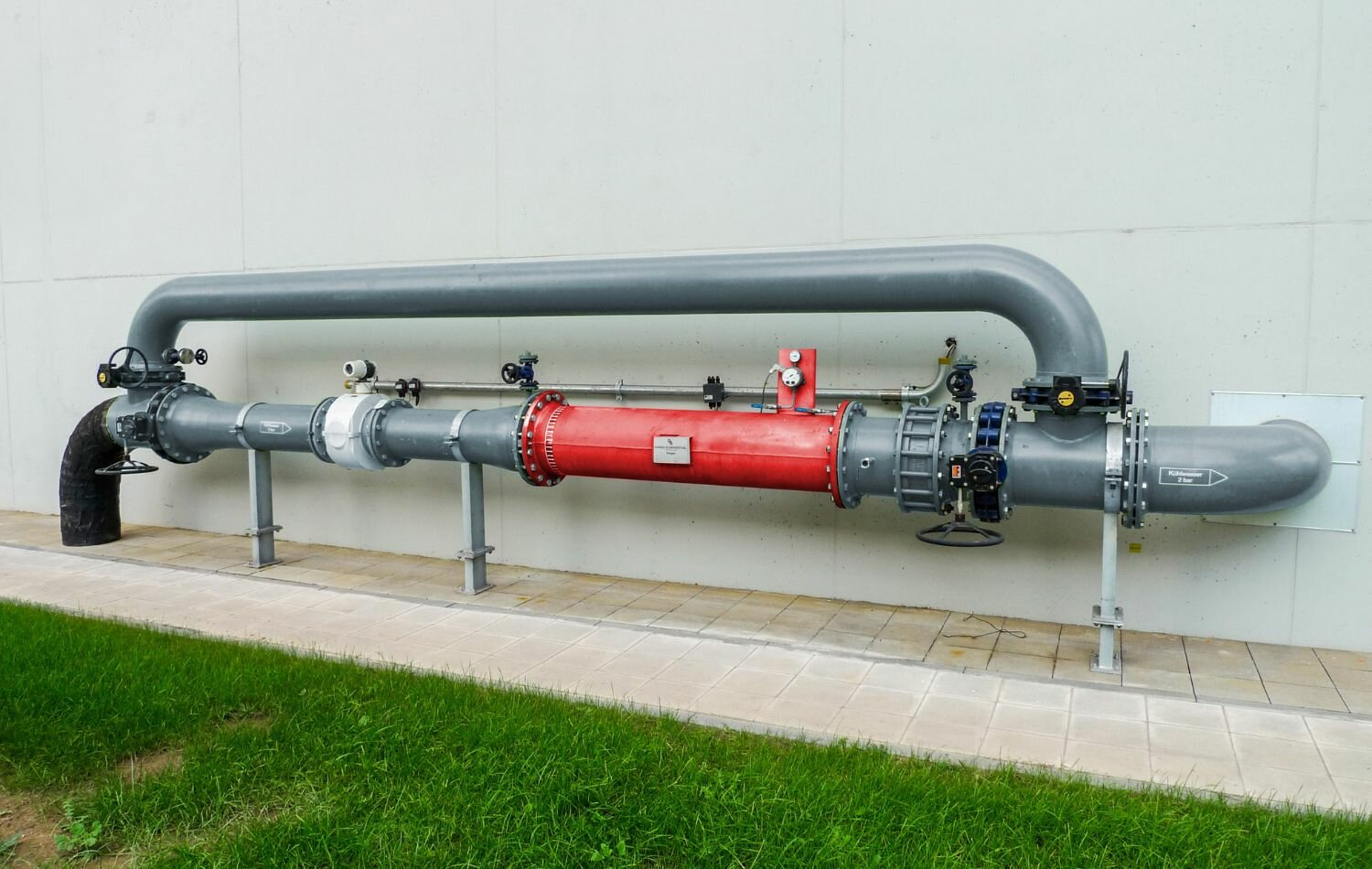

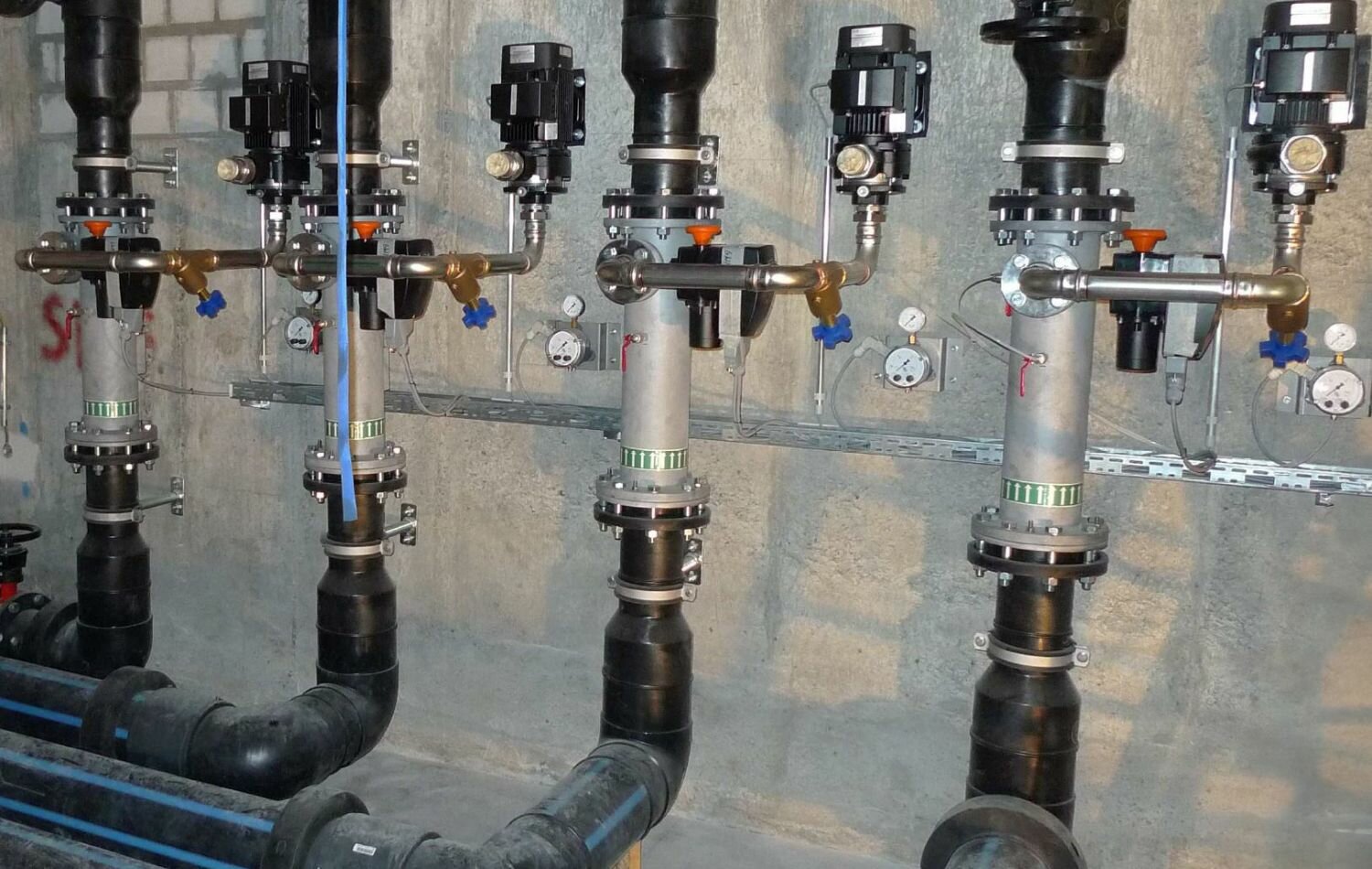

Der JET Filter in Aktion
Stabiler Aufbau des JET Filters

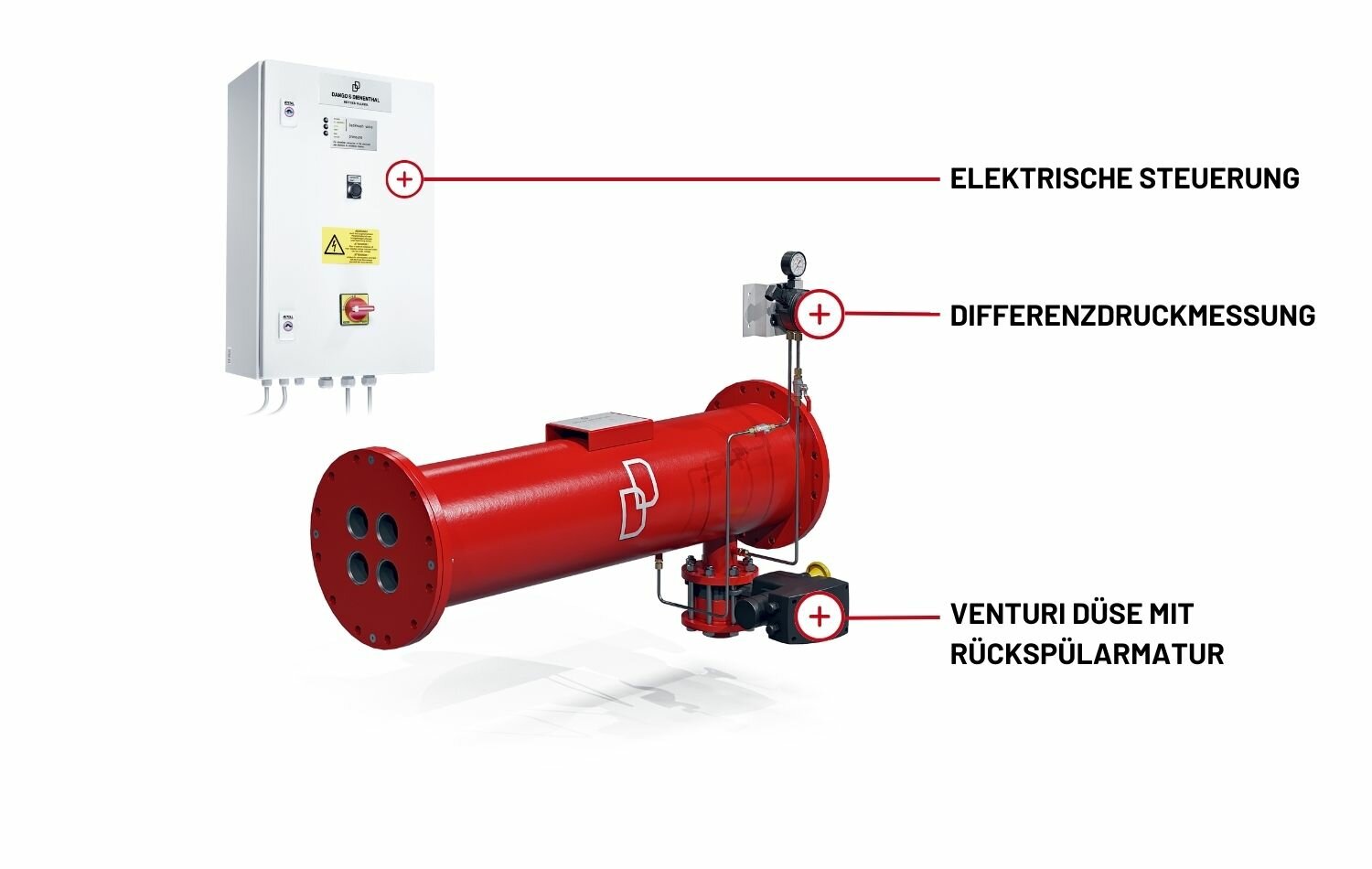

Filterkomponenten
Elektrische Steuerung
Die elektrische Steuerung des JET Filters ermöglicht einen vollautomatischen Betrieb, indem der Rückspülprozess zeit- oder differenzdruckabhängig eingeleitet wird. Sie gewährleistet einen reibungslosen Signalaustausch mit dem kundenseitigen Prozessleitsystem (PLS), einschließlich Meldungen wie Sammelstörung, Betriebsbereitschaft und Filter in Spülung. Zudem können externe Auslösung und Freigabe der Rückspülung problemlos integriert werden, was die Effizienz und Zuverlässigkeit des Systems weiter steigert.

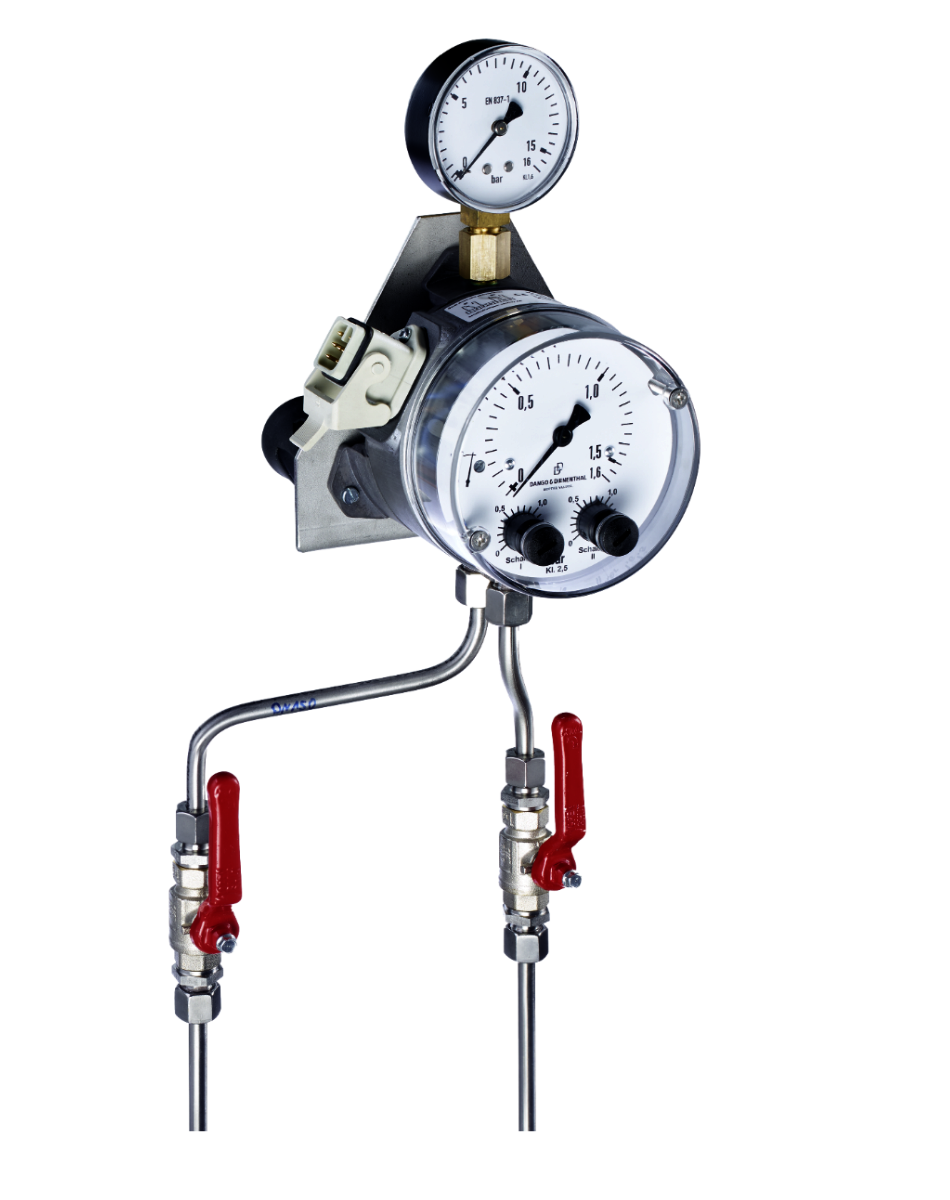

Differenzdruckmessung
Die Differenzdruckmessung in unserem Automatikfilter bietet eine präzise Überwachung des Betriebsdrucks vor dem Filter und des Differenzdrucks. Mit zwei frei einstellbaren Schaltkontakten ermöglicht sie eine flexible Steuerung, darunter den Start der Filterspülung und die Ausgabe von Alarmmeldungen.
Venturi-Düse mit Rückspülarmatur
Die Venturi-Düse wird auf die Betriebsbedingungen des Kunden ausgelegt, um die erforderliche Spülwassermenge einzustellen und Druckschwankungen im Rohrleitungsnetz zu vermeiden. Die Rückspülarmatur ist standardmäßig mit einem elektrischen oder pneumatischen Stellantrieb ausgestattet.
Das Ergebnis: Minimale Spülwasserverluste - Sie sparen bis zu 70 % des Spülwasserverbrauchs, halbieren Ihre Entsorgungskosten und schonen das Ökosystem am Verwendungsort.
Das Filterelement
Das Filterelement des JET Filters besteht aus robustem Edelstahl und gewährleistet durch ihre Spaltsiebzylinder mit axialen Spalten eine effiziente Reinigung und dauerhafte Filterleistung. Die Filterkerzen, gefertigt aus verschweißten Dreikantstäben, sind in verschiedenen Edelstahlgüten und mit Filterfeinheiten ab 50 μm verfügbar, ideal für die Filtration großer Wassermengen.
